В современных приборах и механизмах широкое применения получили рычажные механизмы, кривошипно – ползунные и кулисные механизмы. (рисунок 5.4).

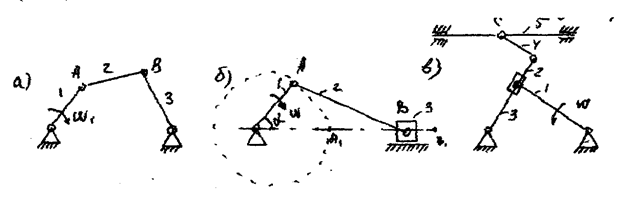

Рисунок 5.4 – Рычажные механизмы
Рычажные (а), кривошипно – ползунные (б) и кулисные механизмы (в) служат для преобразования вращательного движения кривошипа в возвратно- поступательное движение исполнительного органа.
Рычажные механизмы применяются в различного рода станках, кривошипно-ползунные – в поршневых двигателях, компрессорах, кулисные – в строгальных станках.
Кулачковые механизмы применяются в случаях, когда перемещение, скорость и ускорение ведомого звена происходит по заранее заданному закону.
Чаще всего кулачковые механизмы состоят из 3-х звеньев (рисунок 5.5, а):
- 1 – кулачка;
- 2 – толкателя;
- 3 – стойки;
- 4 – ролик (рисунок 5.5, б).
Рисунок 5.5 – Кулачковые механизмы
