Релейные импульсные стабилизаторы

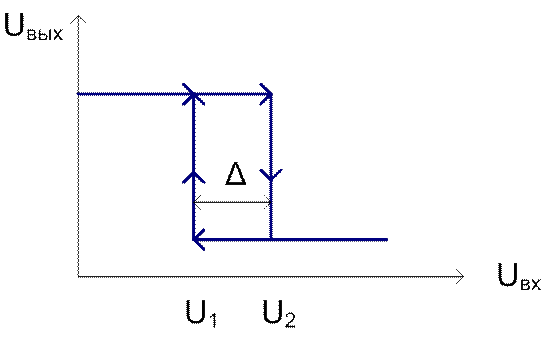

Временная диаграмма схемы:

Если , то кривые заряда (*) можно заменить на линейные.

,

где

Чем выше R_H, тем выше Т. Чем ниже R_H, тем ниже Т и выше f – это является недостатком импульсного стабилизатора.

В этой схеме большой ток зарядки. Для уменьшения I_зар используют схему импульсного стабилизатора:

При L_{дросселя}>>L_крит ток транзистора: I_ЭVT=I_H.

Включение дросселя приводит к увеличению пульсаций в нагрузке. Дроссель L и С образуют ФНЧ, который называют инерционным звеном. Эти звенья вызывают запаздывание системе регулирования.
