Дверной воздухораспределитель 87

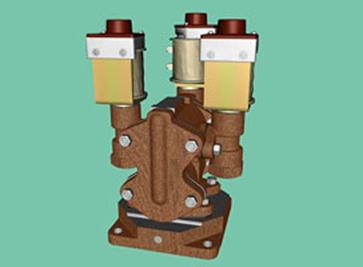

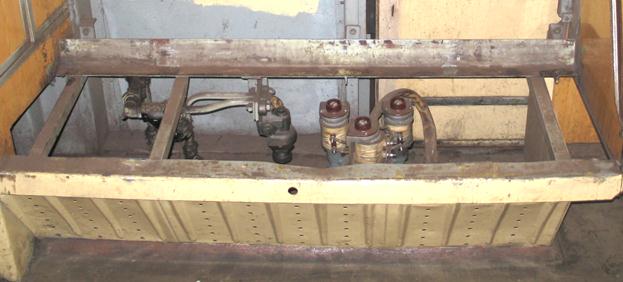

Дверной воздухораспределитель 87 (ДВР) предназначен для распределения сжатого воздуха дверной магистрали по полостям (камерам) дверных цилиндров. Благодаря его работе осуществляется открытие-закрытие раздвижных дверей на вагоне, а так же исключается возможность самопроизвольного открытия дверей с обеих сторон одновременно. По своей конструкции ДВР относится к электропневматическим, клапанно-поршневым приборам. ДВР установлен в салоне вагона, в хвостовой части, под трехместным диваном слева. Там же установлен 2х-ходовой кран ДМ и редуктор ДМ.

Устройство:

- Дифференциальный поршень, представляет собой два поршня разного диаметра соединенные между собой штоком с выточкой. Поршни имеют металлические компрессионные кольца. В ДВР дифференциальных поршней две штуки, они установлены в специальных камерах расположенных в корпусе ДВР.

- Золотник, установлен на выточке в центре штока дифференциального поршня. Внутри золотника выточена глухая выемка, при помощи которой золотник попеременно соединяет между собой каналы воздуховодов подходящих к межпоршневым камерам ДВР. Золотник притерт к корпусу межпоршневых камер ДВР и прижимается к ним при помощи пружин. Межпоршневая камера ДВР всегда сообщается с ДМ.

- Переключательный клапан, свободно установлен в корпусе ДВР, непосредственно под вентилем №3. Переключательный клапан предназначен для подключения нижнего или верхнего дифференциального поршня к режиму работы на открытие левых (правых) дверей. Переключательный клапан имеет два положения – верхнее и нижнее. При любом положении переключательного клапана (даже при залипании его в промежуточном положении), средний канал, ведущий к вентилю №3, всегда остается открытым, т.е. при любом положении переключательного клапана воздух ДМ всегда подходит к вентилю №3.

- Электромагнитный вентиль. В ДВР установлены 3 электромагнитных вентиля выключающего типа. Вентиль №1 предназначен для открытия левых дверей на вагоне, вентиль №2 предназначен для открытия правых дверей на вагоне, вентиль №3 предназначен для закрытия дверей с обеих сторон вагона. Сверху на вентилях имеются кнопки, при помощи которых можно открыть-закрыть двери на вагоне.

ДВР в сборе установлен на привалочной плите и крепится к ней при помощи болтов. К привалочной плите, а через неё к корпусу ДВР подходят шесть воздуховодов закрытых сетчатыми фильтрами. Два воздуховода ведут к передним полостям дверных цилиндров (ДЦ), два воздуховода ведут к задним полостям ДЦ и два воздуховода имеют шумоглушение и сообщаются с Ат. Так же к ДВР (к межпоршневым камерам и к вентилям ДВР) подходит трубопровод дверной магистрали. К каждой межпоршневой камере подходят три канала. Канал а ведет в передние полости ДЦ (открытие дверей). Канал b ведет в Ат. и заканчивается шумоглушением. Канал с ведет в задние полости ДЦ (закрытие дверей).

Работа:

1. Открытие дверей.

Для открытия левых (правых) дверей, необходимо разблокировав выключатель закрытия дверей, нажать на кнопку открытия левых (правых) дверей. При этом, по 31 (32) поездному проводу, получают питание катушки вентилей №1 (№2) ДВР на составе. При подаче питания на катушку вентиля №1 (№2), вентиль включается и отсекает дверную магистраль от камеры справа от малого поршня и сообщает её с Ат через атмосферное отверстие вентиля №1 (№2). Как только камера справа от малого поршня сообщилась с Ат., переключательный клапан, усилием сжатого воздуха сверху перемещается вниз (вверх) исключая выход сжатого воздуха из остальной части ДВР в открытое атмосферное отверстие вентиля. Так как, камера справа от малого поршня сообщилась с Ат., усилием сжатого воздуха в межпоршневой камере и в камере слева от большого поршня, дифференциальный поршень делает ход вправо. При этом золотник, установленный на выточке штока поршня, так же переместившись вправо, сообщает канал с (задние полости ДЦ) с каналом b (Ат.), а канал а (передние полости ДЦ) с межпоршневой камерой и следовательно с ДМ. Тем самым задние полости ДЦ сообщаются с Ат., а передние полости с ДМ. Двери слева (справа) открываются. Так же можно открыть двери на вагоне, нажав на кнопку, расположенную на вентиле №1 (№2) сверху.
