Дверные цилиндры


Пневмодроссели и катарактные клапаны.

ДВЕРНАЯ ПНЕВМАТИКА

Последовательность действий при отключении срывного клапана

  1. Отключить УАВА
  2. Потянуть за ручку фиксатора
  3. Повернуть ручку на 90 градусов вниз
  4. Смотровым молотком отклонить скобу срывного клапана до попадания фиксатора в специальную выемку на эксцентрике.

При установке на вагоне модернизированного срывного клапана, на нем имеется специальный крючок для подвешивания скобы отключения.

Предназначены для регулирования скорости открытия/закрытия дверей на вагоне. Катарактные клапаны 8 шт. устанавливают на вагонах Е на трубопроводы ведущие в задние полости ДЦ. Пневмодроссели с обратными клапанами 16 шт. устанавливают на вагонах 81-… на трубопроводы ведущие в передние и задние полости ДЦ.

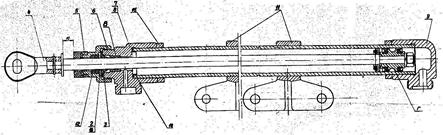

Предназначены для преобразования силы сжатого воздуха в механическую силу для открытия/закрытия раздвижных дверей. На вагоне 8 шт. При помощи болтов крепления, крепятся к специальным кронштейнам расположенным под оконными проёмами за спинками диванов.
