Приборы. Ночного видения. Тепловизоры

Атомно-силовой микроскоп

Сканирующий зондовый микроскоп высокого разрешения. Используется для определения рельефа поверхности с разрешением от десятков ангстрем вплоть до атомарного.
В отличие от сканирующего туннельного микроскопа, с помощью атомно-силового микроскопа можно исследовать как проводящие, так и непроводящие поверхности.

Как мы уже отмечали, глаз человека видит в узкой полосе частот оптического диапазона электромагнитного излучения. Для существенного расширения возможностей зрительного аппарата человека был разработан целый перечень приборов ночного видения.

В широком понимании прибор ночного видения (ПНВ) — вакуумный фотоэлектронный прибор для преобразования невидимого глазом излучения (в инфракрасном, ультрафиолетовом или рентгеновском спектре) в видимое либо для усиления яркости видимого изображения.

ПНВ имеют две основные классификации по которым они делятся:

пассивные (работают в условиях естественной ночной освещённости);

активные (работают с подсветкой, обычно в ближнем ИК-диапазоне);

активно-импульсные (работают с подсветкой в стробирующем режиме работы фотокатода).

а также на: усиливающие (усиление яркости видимого изображения); преобразующие (преобразование ИК, УФ излучения в видимое).

Одним из первых ПНВ стал разработанный М.В. Ломоносов прибор «для сгущения света», названный им «ночезрительной трубой», предназначенный для рассмотрения на море удалённых предметов в ночное время или, как говорится в его статье «Физическая задача о ночезрительной трубе» (1758) — служившую возможности «различать в ночное время скалы и корабли».

Большую роль в развитии ПНВ сыграли и продолжают играть вооружённые силы. Так применение во всех возрастающих объемах авиации для борьбы с немецкими танками во второй мировой войне свело возможность передвижения танковых частей днем практически к нулю. Остро встал вопрос об оснащении танков приборами ночного видения, работа над которыми велась фирмой AEG с 1936 года. Такие устройства требовали активной подсветки инфракрасными прожекторами. В ноябре 1944 года панцерваффе получили 63 «Пантеры», оснащенные активными приборами ночного видения Sperber FG 1250. Но чтобы вести ночью и огонь, требовался более мощный осветитель. Для этого на полугусеничном бронетранспортере Sd Kfz 250/20 был установлен инфракрасный прожектор Uhu мощностью 6 кВт, обеспечивавший работу прибора ночного видения на дистанции 700 метров. Испытания его прошли удачно, и фирма Leitz-Wetzlar изготовила 800 комплектов оптики для ночных приборов. В 1944 году была выпущена опытная партия из 300 инфракрасных прицелов Zielgerat 1229 (ZG.1229) «Vampir», которые устанавливались на автоматы МР-44/1. Комплект состоял собственно из прицела весом 2,25 кг, батареи в деревянном корпусе (13,5 кг), питающей ИК-прожектор, и небольшой батареи питания прицела, помещённой в противогазную сумку. Батареи подвешивались за спиной солдата на разгрузке.

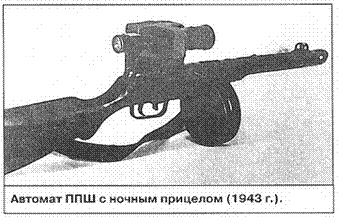

Рисунок 128 Первые приборы ночного видения.

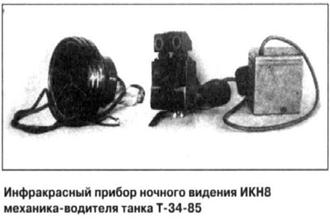

Вес прицела вместе с аккумуляторами достигал 35 кг, дальность не превышала ста метров, время работы — двадцать минут. Тем не менее немцы активно использовали эти приборы во время ночных боёв. Надо отметить что советская сторона не уступала и даже превосходила немецких разработчиков. Так ещё в 1937 году, на полигоне был испытан прототип прибора ночного видения и инфракрасного прожектора подсвета для танка БТ-7. Параллельно с разработкой ПНВ советские конструктора проводили первые работы по наведению снарядов получу. И уже к началу войны только Черноморский флот располагал 15-ю комплектами корабельных систем ночного видения. К середине осени моряки-черноморцы получат еще 18. Осенью 43-го сотрудники Всероссийского электротехнического института на основе бинокля «Гамма-ВЭИ» сделали ночной прицел для стрелкового оружия. В середине 1944 года были начаты испытания инфракрасных наблюдательных приборов для танка Т-34. Первым был доведен прибор ночного видения ИКН-8, предназначенный для механика водителя. По окончании Великой Отечественной войны советские инженеры и ученые получили возможность сравнить свои разработки и их немецкие аналоги. Как оказалось, хваленая немецкая аппаратура по своим показателям практически не отличалась от отечественной.
