Следы прямой

Принадлежность точки прямой

Признаком принадлежности точки некоторой прямой является принадлежность проекций точки одноименным проекциям этой прямой. Так на рис. 4.4 точка А принадлежит отрезку прямой СВ, так как проекции точки А расположены на одноименных проекциях отрезка прямой СВ ().

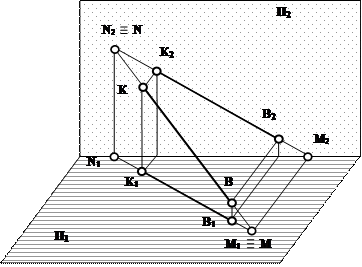

Следом прямой называется точка пересечения прямой с плоскостью проекции. Горизонтальным следом прямой называют точку пересечения прямой с горизонтальной плоскостью проекций (рис. 4.5). Горизонтальный след обозначают обычно буквой М. При этом координата z точки М равна нулю. Следовательно, для нахождения горизонтального следа прямой на ней определяют точку с нулевой координатой z (рис. 4.5).

Фронтальным следом прямой называют точку пересечения прямой с фронтальной плоскостью проекции (рис. 4.5). Обозначают фронтальный след чаще всего буквой N. Координата у точки N равна нулю. Следовательно, для нахождения фронтального следа N прямой на ней определяют точку, имеющую нулевую координату у.

Профильным следом прямой называют точку пересечения прямой с профильной плоскостью проекции. Обозначают профильный след обычно буквой Р. Координата х точки Р равна нулю.

Пересекая плоскости проекции, прямая переходит из одной четверти (квадранта) пространства в другую. Линия общего положения и линия уровня может пройти через три четверти пространства; линия уровня и проецирующая линия — через две четверти.

4.5. Длина отрезка прямой и углы наклона прямой
к плоскостям проекции.
