Канальный уровень. Реализация интерфейса

Реализация интерфейса

Реализация интерфейса между DTE и DCE является третьей важнейшей функцией физического уровня. Такого рода интерфейсы регламентируются соответствующими рекомендациям и стандартами, к которым, в частности, относятся V. 24, RS-232, RS-449, RS-422A, RS-423A, V. 35 и другие. Такие интерфейсы определяются отечественными ГОСТами как преобразовательные стыки С2 или стыками, не зависящими от среды.

Стандарты и рекомендации по интерфейсам DTE-DCE определяют общие характеристики (скорость и последовательность передачи), функциональные и процедурные характеристики (номенклатура, категория цепей интерфейса, правила их взаимодействия); электрические (величины напряжений, токов и сопротивлений) и механические характеристики (габариты, распределение контактов по цепям).

На физическом уровне происходит диагностика определенного класса неисправностей, например таких, как обрыв провода, пропадание питания, потеря механического контакта и т. п.

Помехозащищенность канала связи, состоящего из двух модемов и среды передачи между ними, является ограниченной и, как правило, не удовлетворяет требованиям, предъявляемым к достоверности передаваемых данных По этой причине физический уровень рассматривается как ненадежная система Задача исправления искаженных в канале передачи битов решается на более высоких уровнях, в частности, на канальном уровне

Канальный уровень часто называют уровнем управления звеном данных. Средства этого уровня реализуют следующие основные функции

- формирование из передаваемой последовательности бит блоков данных определенного размера для их дальнейшего размещения в информационном поле кадров, которые и передаются по каналу;

- кодирование содержимого кадра помехоустойчивым кодом (как правило, с обнаружением ошибок) с целью повышения достоверности передачи данных;

- восстановление исходной последовательности данных на приемной стороне;

- обеспечение кодонезависимой передачи данных с целью реализации для пользователя (или прикладных процессов) возможности произвольного выбора кода представления данных;

- управление потоком данных на уровне канала, то есть темпа их выдачи в DTE получателя;

- устранение последствий потерь, искажений или дублирования передаваемых в канале кадров.

В качестве стандарта для протоколов второго уровня организацией ISO рекомендуется протокол HDLC (High Level Data Link Control). Он получил в мире телекоммуникаций чрезвычайно широкое распространение. На основе протокола HDLC разработано множество других, являющихся по своей сути некоторой адаптацией и упрощением ряда его возможностей по отношению к конкретной области применения. К такому подмножеству HDLC относятся часто используемые протоколы SDLC (Synchronous Data Link Control), LAP (Link Access Procedure), LAPB (Link Access Procedure Balanced), LAPD (Link Access Procedure D-channel), LAPM (Link Access Procedure for Modems), LLC (Logical Link Network), LAPX (Link Access Procedure eXtention) и ряд других. Например, протоколы LAPB и LAPD применяются в цифровых сетях ISDN (Integrated Services Digital Network),' LAPM является базовым для стандарта коррекции ошибок V. 42, LAPX является полудуплексным вариантом HDLC и используется в терминальных сетях и системах, работающих в стандарте Teletex, а протокол LLC (Link Logic Control) реализован практически во всех сетях с множественным доступом (например, в беспроводных локальных сетях). На Рис. 26 изображено семейство протокола HDLC и области его применения.

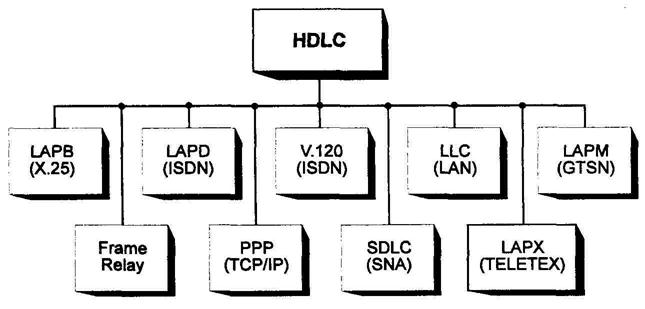

Рис. 26. Семейство протокола HDLC

Рис. 27. Профиль протоколов для модема с функциями
физического и канального уровней

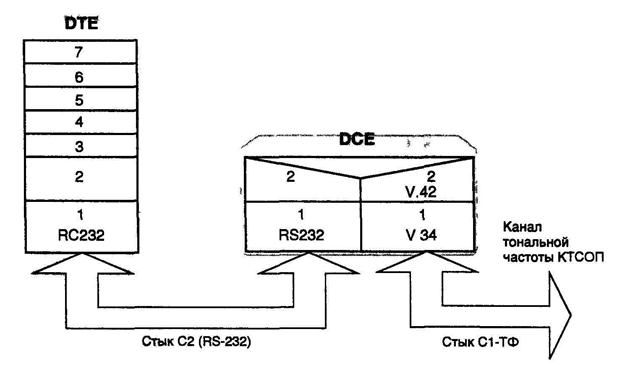

Возможный профиль протоколов для модема, поддерживающего функции физического и канального уровней, представлен на Рис. 27. Считается, что компьютер соединяется с модемом посредством интерфейса RS-232, и уже модем реализует протокол модуляции V 34 и аппаратную коррекцию ошибок согласно стандарта V 42.

В некоторых сетях, основанных на каналах с многоточечным подключением, сигнал, принимаемый каждым DCE, является суммой сигналов, передаваемых от целого ряда других DCE Каналы связи в таких сетях называют каналами с множественным доступом или моноканалами, а сами сети называют сетями множественного доступа. Такими сетями являются некоторые спутниковые сети, наземные пакетные радиосети, а также локальные проводные и беспроводные сети.

Соответствующие уровни модели OSI при передаче в режиме множественного доступа несколько отличны от тех, что используются в СПД с двухточечными каналами. Второй уровень должен обеспечить верхние уровни виртуальным каналом для безошибочной передачи пакетов, а физический уровень должен предоставить битовый тракт. Появляется необходимость в промежуточном уровне для управления каналом с множественным доступом таким образом, чтобы из каждого DCE можно было передавать кадры без постоянных конфликтов с остальными DCE. Этот уровень называется уровнем управления доступом к среде передачи MAC (Medium Access Control). Обычно его считают первым подуровнем уровня 2, т. е. уровнем 2. 1. Традиционный канальный уровень в этом случае превращается в уровень управления логическим каналом LLC (Logical Link Control) и является подуровнем 2. 2.
