Турбобур с полым валом

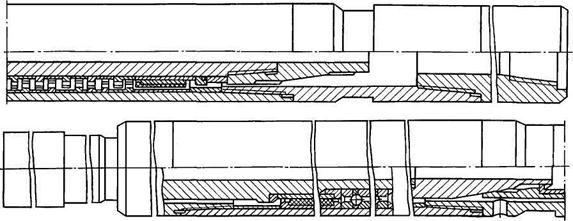

Во ВНИИБТ разработаны турбобуры с полым валом (рис. 7.4), предназначенные для бурения скважин шарошечными и алмазными долотами в сложных горно-геологических условиях. Турбобур состоит из турбинных секций и шпинделя. В зависимости от условий эксплуатации возможно использование от трех до шести турбинных секций для обеспечения требуемой характеристики турбобура.

Как видно из рис. 7.4, турбинные секции состоят из корпуса и полого вала, установленного внутри корпуса на четырех резинометаллических радиальных опорах. В пространстве между корпусом и полым валом установлено около 100 ступеней турбины. Концы полого вала оборудованы конусно-шлицевыми полумуфтами, внутри которых имеются уплотни-тельные элементы, предотвращающие утечку бурового раствора из полости вала к турбине. При сборке турбинных секций соблюдаются заданные размеры вылета и утопания полумуфт для обеспечения необходимого положения роторов относительно статоров.

Шпиндель турбобура состоит из корпуса и полого вала, установленного внутри корпуса на резинометаллических радиальных опорах и упорно-радиальном шариковом подшипнике. В случае необходимости нижний конец корпуса шпинделя может быть оборудован стабилизатором, при этом на нижний конец вала устанавливается удлинитель, который центрируется внутри стабилизатора резинометалли-ческой радиальной опорой.

При сборке турбинных секций предусмотрена возможность установки стабилизаторов между турбинными секциями или между турбинной секцией и шпинделем. Для этого на нижнем переводнике турбинной секции на резьбе закрепляется стабилизатор, а на нижнем конце вала — удлинитель соответствующей длины так, чтобы не изменять ранее отрегулированные присоединительные размеры утопания и вылетов полумуфт.
