Усилители с обратной связью

Определение и классификация

Обратной связью называется цепь, по которой сигнал с выхода усилителя попадает на его вход.

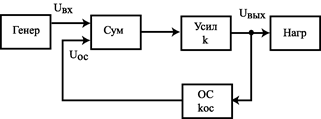

Структура усилителя с обратной связью показана на рис. 18.1.

Рис. 18.1 Структура усилителя с ОС

Если входной сигнал и сигнал обратной связи совпадают по знаку, то обратная связь называется положительной.

Если входной сигнал и сигнал обратной связи имеют разные знаки, то обратная связь называется отрицательной.

Общий коэффициент передачи усилителя с ОС имеет вид

, (18.1)

где – коэффициент передачи обратной связи.

Знак «+» имеет место для отрицательной ОС, а знак «-» для положительной. Из выражения (18.1) видно, что если обратная связь отрицательная, то коэффициент усиления уменьшается, а если ОС положительная, то коэффициент передачи усилителя возрастает. Следует отметить, что отрицательная ОС повышает быстродействие усилителя, а положительная – уменьшает.

Также различают усилители с параллельной и последовательной ОС.

Если выходное сопротивление ОС подключено последовательно входному сопротивлению усилителя, то обратная связь называется последовательной, а если параллельно – то параллельной.

Рис. 18.2 Последовательная ОС

На рис. 18.2 показана последовательная ОС, а на рис. 18.3 – параллельная. Нетрудно заметить, что последовательная ОС увеличивает входное сопротивление, а параллельная – уменьшает.

Рис. 18.3 Параллельная ОС

Если входное сопротивление обратной связи включено параллельно выходному сопротивлению усилителя, то говорят, что имеет место ОС по току. Если сопротивление ОС включено параллельно выходному сопротивлению усилителя, то имеет место обратная связь по напряжению.

Рис. 18.4 ОС по току

Рис. 18.5 ОС по напряжению

На рис. 18.4 и 18.5 показаны ОС по току и напряжению. Нетрудно заметить, что ОС по току увеличивает выходное сопротивление, а по напряжению уменьшает.
