ЛЕКЦИЯ № 6
ПРОЕКТИРОВАНИЕ ИНФОРМАЦИОННЫХ СИСТЕМ
специальность 080801 «Прикладная информатика (в экономике)»
Тема: КАНОНИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ИС
Учебные вопросы:
1. Состав стадий и этапов канонического проектирования ИС.
2. Состав и содержание работ на предпроектной стадии создания ИС.
3. Состав и содержание работ на стадии техно-рабочего проектирования ИС.
4. Состав и содержание работ на стадиях внедрения и эксплуатации и сопровождения ИС.
Литература и материальное обеспечение:
1. [1], [4], [9].
2. Проектор, презентация (слайды), ноутбук.
3. Экран (доска).
4. www.intuit.ru.
Каноническое проектирование ИС отражает особенности ручной технологии индивидуального (оригинального) проектирования, осуществляемого на уровне исполнителей без использования каких-либо инструментальных средств, позволяющих интегрировать выполнение элементарных операций. Как правило, каноническое проектирование применяется для небольших локальных ЭИС.
В основе канонического проектирования лежит каскадная или итерационная модели создания информационной системы (рис. 1.1). Итерационная модель – это каскадная модель с промежуточным контролем. Ошибки или недоработки предыдущих стадий, обнаруженные на последующих стадиях, устраняются путем возврата к предыдущим стадиям, т.е. итерационным путем.
|
|

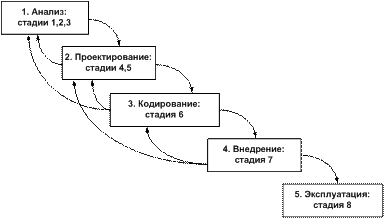

Рисунок 1.1 – Итерационная модель проектирования ИС
Процесс каскадного проектирования в жизненном цикле ИС выполняется в соответствии с ГОСТ 34601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Стадии создания». Указанный ГОСТ предлагает следующие 8 стадий процесса проектирования ИС:
1. Формирование требований к автоматизированной системе.
2. Разработка концепции автоматизированной системы.
3. Техническое задание.
4. Эскизный проект.
5. Технический проект.
6. Рабочая документация.
7. Ввод в действие.
8. Сопровождение и модернизация автоматизированной системы.
Идея деления процесса проектирования на стадии и этапы состоит в том, чтобы постепенно, проектируя «сверху вниз», разрабатывать проектные решения сначала укрупненно, а затем детализировано.
Имеется возможность установить состав стадий и этапов в зависимости от сложности объекта автоматизации, поскольку этот документ носит рекомендательный характер. Стадии и этапы создания ИС, выполняемые организациями-участниками, прописываются в договорах и технических заданиях на выполнение работ.
В зависимости от сложности объекта автоматизации и набора задач, требующих решения при создании конкретной ИС, стадии и этапы работ могут иметь различную трудоемкость. Допускается объединять последовательные этапы и даже исключать некоторые из них на любой стадии проекта. Допускается также начинать выполнение работ следующей стадии до окончания предыдущей.
|
|
В целях изучения взаимосвязанных приемов и методов канонического проектирования ЭИС перечисленные стадии можно сгруппировать в часто используемые на практике четыре стадии процесса разработки ИС (рис. 1.2):

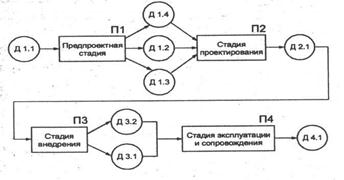

Рисунок 1.2 – ТСП стадий и этапов канонического проектирования» ИС:
Д1.1 - предметная область; Д1.2 - материалы обследования; Д1.3 - ТЭО, ТЗ на проектирование; Д 1.4 - эскизный проект; Д2.1 - техно-рабочий проект (ТРП); Д3.1 - исправленный ТРП, переданный в эксплуатацию; Д3.2- акт о приемке проекта в промышленную эксплуатацию;
Д4.1 - модернизированный ТРП
Следует обратить внимание на необходимость тщательной проработки начальных стадий проектирования. Известно, что устранение ошибок при создании системы на стадии технического проекта стоит в 2 раза дороже, чем на предпроектной стадии, а на последующих стадиях – в 10 раз и более.
