Вакуумные захваты

Грузоподъемные электромагниты постоянного тока.

Применяются для подъема стальных и чугунных грузов (плит, болванок, чугунных чушек, рулонов стали, стружки, рельсов, балок, труб и т.д.).

Для таких работ используются 2-3 магнита, укрепленные на общей траверсе. Все электромагниты имеют токоподводящие кабели. Магнит опускается на груз, и включаемый ток создает магнитный силовой поток, замыкаемый через груз.

Подъемная сила электромагнита зависит от значения магнитного потока, который пропорционален силе тока и обратно пропорционален магнитному сопротивлению цепи (воздушные зазоры). Поэтому физические и химические свойства грузов оказывают существенное влияние на значение грузоподъемности магнита (гладкие стальные плиты 100%, стружка 3%).

Недостатки: малая грузоподъемность (круглые электромагниты поднимают чугун в чушках от 0,2 - 2 т при собственной массе 0,55 – 3,5 т), необходимость страховки от возможного отключения электроэнергии, нагрев, необходимость установки дополнительного оборудования, намагничивание судовых навигационных приборов.

Для транспортирования листовых материалов (сталь, цветные металлы, стекло), а также для захвата различных коробок, ящиков и т.д.

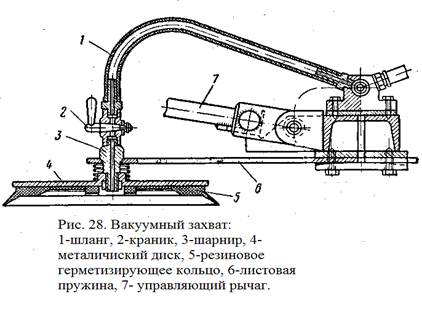

При выполнении подъемной операции диск накладывается на поверхность груза и включается насос, откачивающий воздух (рис. 28). Резиновое кольцо предотвращает проникновение воздуха между плоскостями диска и груза. Откачивается воздух и из резервного резервуара, поэтому в случае аварийной остановки насоса под контактными дисками сохраняется вакуум, позволяющий держать поднятый груз.

Преимущества: исключается необходимость в дополнительном креплении груза (камень, бетон, стекло, дерево, пластмасса), экономия в весе, возможность транспортировки грузов с корродированной поверхностью, возможность распределения веса груза между несколькими захватами (прогибы удалены), возможность автоматизации.
