Эксцентриковые захваты

Клещевые захваты.

Захваты для штучных грузов

Удержание груза осуществляется благодаря охвату, защемлению или притягиванию последнего к рабочим элементам захватов.

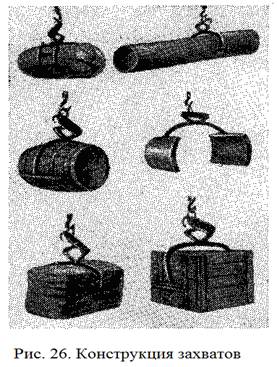

Специализированные захваты соответствуют форме и свойствам грузов: захваты для бочек, ящиков, кип, мешков. Могут поддерживать поднятый груз снизу, за края, выступы. По конструкции выполнены в виде зажимов и клещей и применяются для грузов с твердой и мягкой тарой (мешки, ящики, брёвна, листовой металл).

Используется для транспортировки стальных листов, досок, плит в вертикальном положении.

Захват подвешивается к крюку крана. В начале подъема эксцентрик, касающийся листа в точке А (рис. 27), увлекается силой трения и прижимает лист к упору рамки захвата. С уменьшением угла α (~10^о) усилие распора N, действующее нормально к листу, быстро возрастает, что обеспечивает надежное удержание листа в захвате.

Существуют эксцентриковые захваты с усилением, но по правилам Держгірпромнагляду их не применяют для транспортировки ядовитых и взрывчатых веществ, сосудов под давлением газа или воздуха.
