Контактные напряжения в зубчатых передачах

Контакт зубьев рассматривается как контакт двух цилиндров с радиусами ρ₁ и ρ₂. При этом контактные напряжения определяются по формуле Герца, которую ранее применяли для расчета фрикционной передачи.

Сделаны допущения:

1. Хотя поверхность зуба не является поверхностью кругового цилиндра, но, как и там, здесь контактные напряжения распространяются на очень малый объем и практически зависят только от радиуса кривизны в точке контакта.

2. Формула Герца получена в предположении, что сила, сжимающая цилиндры, направлена по нормали к площадке контакта. В зубчатом зацеплении это соблюдается не полностью, т.к. присутствуют силы трения. Обстоятельство учитывается при выборе коэффициентов запаса.

3.

Формула Герца получена в предположении, что сила, сжимающая цилиндры, направлена по нормали к площадке контакта. В зубчатом зацеплении это соблюдается не полностью, т.к. присутствуют силы трения. Обстоятельство учитывается при выборе коэффициентов запаса.

Чтобы воспользоваться формулой Герца в виде

,

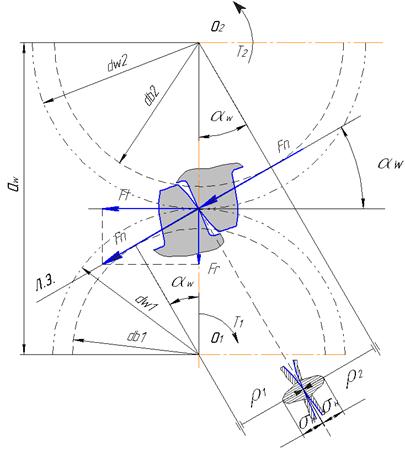

необходимо определить радиусы кривизны ρ₁ и ρ₂ эвольвент зубьев в точке контакта. Согласно рисунку (см. выше), они равны:

и .

Отсюда приведенный радиус кривизны:

где

(+) для наружного зацепления;

(^­_) для внутреннего зацепления.

Подставляя в формулу Герца значения ρ_пр, значения удельной нагрузки q, c учетом формул для сил в зацеплении и, заменяя ,

получаем условие прочности по контактным напряжениям:

.

Параметр u=z₂/z₁ – отношение большего числа зубьев к меньшему числу. Отличается от передаточного отношения i, которое равно отношению угловых скоростей ведущего колеса к ведомому;

Т₁ – вращающий момент не шестерне;

d _w1 – диаметр начальной окружности шестерни;

b _w – рабочая ширина зубчатого венца;

угол зацепления;

К_Н - коэффициент расчетной нагрузки передачи.

Значения расчетных контактных напряжений одинаковы для шестерни и колеса. Поэтому расчет выполняют для того из пары колес, у которого меньше допускаемое напряжение . Формула условия прочности используется для поверочного расчета, когда известны все необходимые размеры и другие параметры передачи.
