Зенкер

Зенкерование (от нем. Senken) — вид механической обработки резанием, в котором с помощью специальных инструментов (зенкеров) получают отверстия или фаски различного диаметра и глубины, после предварительного сверления. Зенкерование является получистовой обработкой резанием.

Назначение зенкерования

Зенкерование как получистовая и, отчасти, чистовая операция механической обработки имеет следующие основные назначения:

- Очистка и сглаживание поверхности отверстий: перед нарезанием резьбы или развертыванием;

- Калибрование отверстий: для болтов, шпилек и другого крепежа;

- Снятие фасок: для скругления острых углов и удаления заусенцев, также для размещения головок болтов и винтов.

Выполнение зенкерования. Виды зенкеров

Зенкерование является точной операцией механической обработки и требует высокой мощности, соответственно, является машинной операцией и выполняется на следующих станках:

- Сверлильные станки всех типов: наиболее часто.

- Станки токарной группы: наиболее часто.

- Расточные станки: часто как вторичная операция.

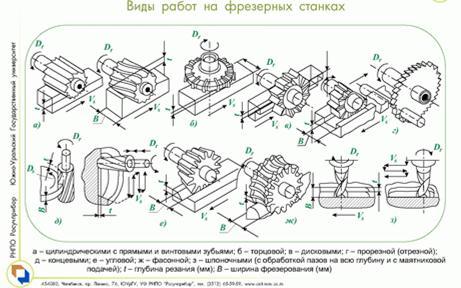

- Фрезерные (горизонтальные и вертикальные): редко. В основном на фрезерных с ЧПУ (как часть программы).

- Агрегатные станки: как одна из операций в автоматической линии.

Зенкерование выполняется зенкерами. Зенкер представляет собой многолезвийный (3-12 лезвий) инструмент, имеющий ось вращения и при вращении которого его лезвиями производится обработка отверстия.

Основные виды зенкеров:

- Зенкеры машинные цельные с метрическим конусом либо конусом Морзе;

- Зенкеры насадные;

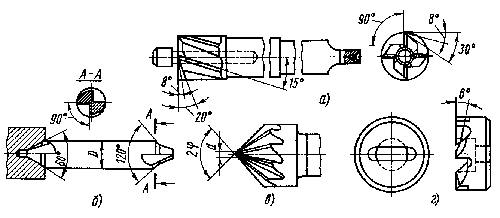

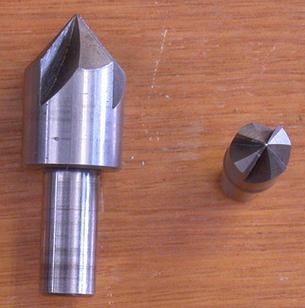

- Зенкеры конические: снятие фасок, зенкерование «потайных» углублений для винтов и шурупов.

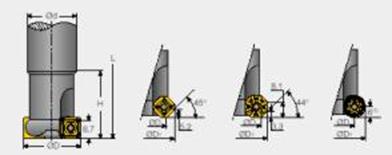

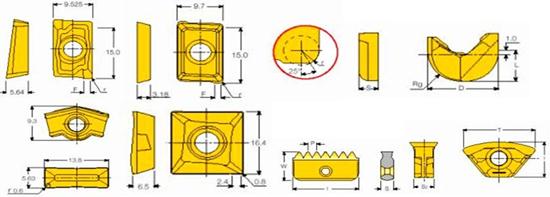

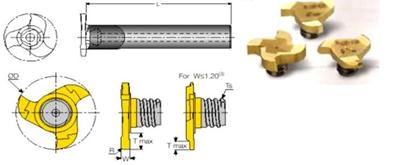

Зенкеры изготовляют преимущественно из быстрорежущих сталей или оснащёнными пластинами твёрдых сплавов. При зенкеровании широко применяются смазочно-охлаждающие вещества.

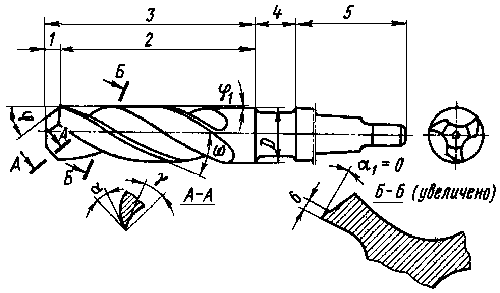

Зенкеры по конструктивным особенностям и способу закрепления делятся на хвостовые и насадные, цельные и сборные; они предназначены для окончательной обработки отверстий или предварительной обработки отверстий под последующее развертывание. Зенкеры с наружным диаметром до 32 мм изготовляются цельными и внешне напоминают спиральные сверла, но в отличие от последних имеют три винтовые канавки и, следовательно, три режущие кромки, что увеличивает их производительность. Режущая, или заборная, часть 1 (смотри рисунок) выполняет основную работу резания. Калибрующая часть 2 предназначена для калибрования отверстий и придания правильного направления зенкеру. Хвостовик 5 служит для закрепления зенкера в станке.

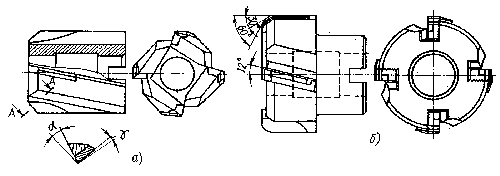

Главный угол в плане φ для зенкеров из быстрорежущей стали равен 45-60 градусам, а для зенкеров твердосплавных - 60-75 градусов. У зенкеров из быстрорежущей стали передний угол γ=8-15 градусам при обработке стальных деталей; γ=6-8 градусов при обработке чугуна; γ=25-30 градусов при обработке цветных металлов и их сплавов. У твердосплавного зенкера γ=5 градусов при обработке чугуна и γ=0-5 градусов при обработке стали. Задний угол α=8-10 градусам; угол наклона винтовой канавки ω=10-25 градусам. Для лучшего направления инструмента зубья зенкера имеют цилиндрическую фаску шириной 1,2-2,8 мм. Насадные зенкеры (смотри рисунок) применяются для обработки отверстий диаметром до 100 мм, имеют четыре винтовые канавки (и, следовательно, четыре режущие кромки), не имеют хвостовика и крепятся с помощью оправки.

Насадные зенкеры:
