Наружная водопроводная сеть
Наружная водопроводная сеть транспортирует воду и распределяет ее потребителям.
Водопроводная наружная сеть должна удовлетворять следующим основным требованиям:
- обеспечивать подачу заданного количества и качества воды потребителям под требуемым напором;
- обеспечивать экологическую надежность и бесперебойность снабжения водой потребителей (с учетом перспектив их роста);
- быть экономичной.
Все эти требования достигаются решением следующих основных задач:
- выбором экологически чистого, экономичного и надежного материала труб;
- правильным выполнением гидравлического расчета сети (определение экономически выгодных диаметров труб и потерь напора в сети);
- правильным выбором конфигурации наружной водопроводной сети в плане.
Категории потребителей:
- хоз-питьевые нужды;
- производственные цели;
- пожаротушение.
В городах устраивают единый хозяйственно-противопожарный водопровод.
Для транспортирования воды от источников к объектам водоснабжения служат водоводы. Их выполняют из двух или более ниток трубопроводов, укладываемых параллельно друг другу. Для подачи воды непосредственно к местам ее потребления (жилым зданиям, цехам промышленных предприятий) служит водопроводная сеть. При трассировании линий водопроводной сети необходимо учитывать планировку объекта водоснабжения, размещение отдельных потребителей воды, рельеф местности и т. д.
|
|
|
По конфигурации в плане различают водопроводные сети разветвленные, или тупиковые (рис. 2.1, а), и кольцевые, или замкнутые (рис. 2.1, б). Разветвленные водопроводные сети выполняют для небольших объектов водоснабжения, допускающих перерывы в снабжении водой. Эти сети целесообразны при сосредоточенном потреблении воды в отдаленных друг от друга точках сети. Кольцевые водопроводные сети выполняют при необходимости бесперебойного водоснабжения, что гарантируется в данном случае возможностью двухстороннего питания водой любого потребителя. Протяженность и стоимость кольцевых сетей больше, чем разветвленных.
В хозяйственно-питьевых и производственных водопроводах, как правило, применяют кольцевые сети вследствие их способности обеспечивать бесперебойную подачу воды. В противопожарных водопроводах устройство кольцевой сети обязательно.
В водопроводной сети различают магистральные (главные) и распределительные (второстепенные) линии. Расчет проводят только для магистральных линий.

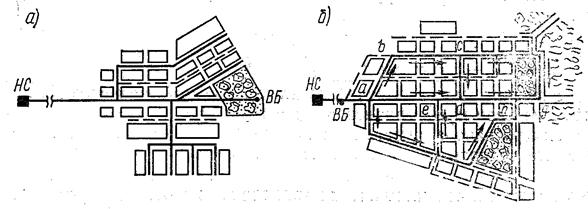

Рис. 2.1. Схемы водопроводных сетей
Наружная водопроводная сеть состоит из:
- системы магистральных линий, идущих в направлении движения основных масс воды, транспортирующих воду в районы и кварталы города (диаметры линий рассчитываются);
|
|
|
- распределительной сети труб, подающих воду к отдельным домовым ответвлениям и пожарным гидрантам (диаметры труб принимаются по величине пропускаемого пожарного расхода).
В практике водоснабжения используют два основных вида сетей: разветвленные (тупиковые) и кольцевые. Последние представляют собой систему замкнутых контуров или колец.
Однако в отношении надежности и обеспечения бесперебойной подачи воды потребителям эти типы сетей не равноценны. Авария и выключение на ремонт любого участка тупиковой сети ведут к прекращению подачи воды всем потребителям, расположенным ниже места аварии по направлению движения воды.
В кольцевой же сети при аварийной ситуации вода может быть подана в обход по параллельно расположенным линиям. При этом нарушается снабжение водой только тех
потребителей, которые присоединены к выключенному участку.
Кроме того, тупиковая сеть гидравлически несовершенна из-за значительных потерь напора ввиду частой смены диаметров труб. Однако ограниченность ее применения (в небольших поселках, для снабжения водой отдаленных районов города или крупных объектов, находящиеся друг от друга на значительных расстояниях) можно отнести скорее к ее достоинствам, чем к недостаткам.
В соответствии с требованиями, предъявляемыми к надежности сетей водоснабжения, в городах устраивают кольцевые сети.
При трассировке (расположении) магистралей стремятся к тому, чтобы подача воды в отдельные районы города и к отдельным крупным потребителям происходила кратчайшим путем. Трассировку водопроводов начинают только после того, как определено место расположения напорно-регулирующих емкостей. Влияние на выбор трассы магистралей оказывает рельеф местности.
Магистральные линии, по возможности, прокладывают по наиболее возвышенным точкам рельефа, что позволяет обеспечить меньшее давление в трубах. Их прокладывают в две параллельные нитки. Магистральные линии соединены между собой перемычками, которые служат для передачи воды из одной магистрали (при аварии) в другую.
