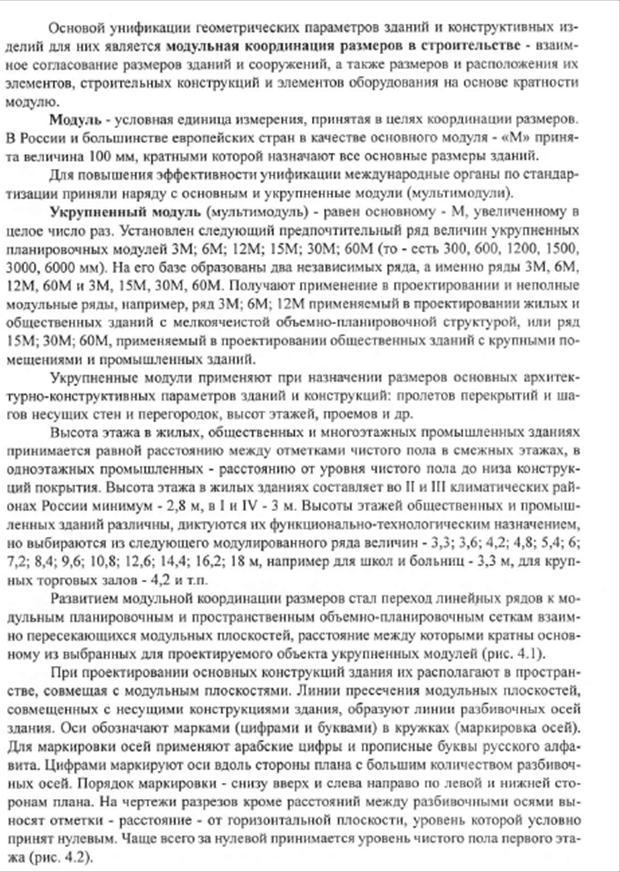

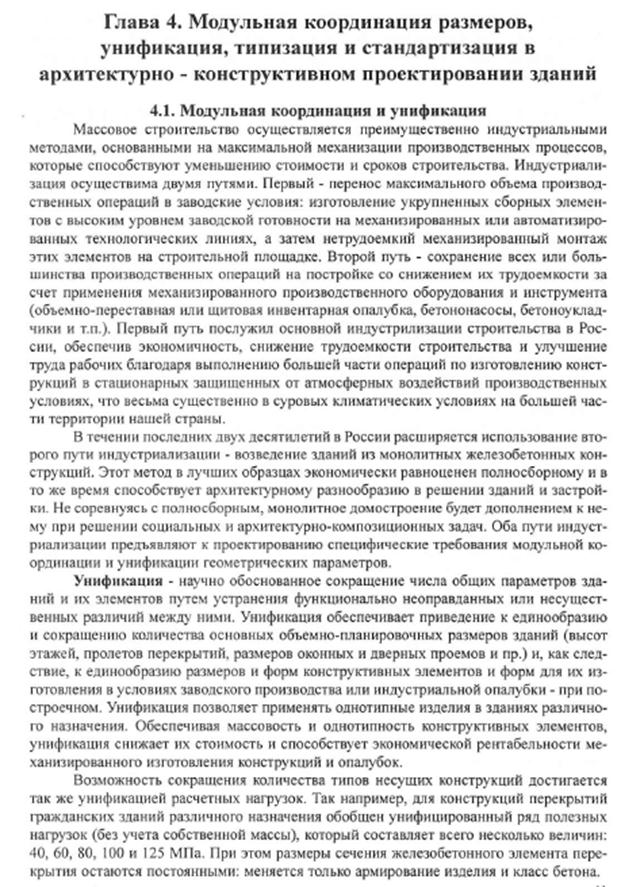

Лекция 4. Модульная координация и унификация

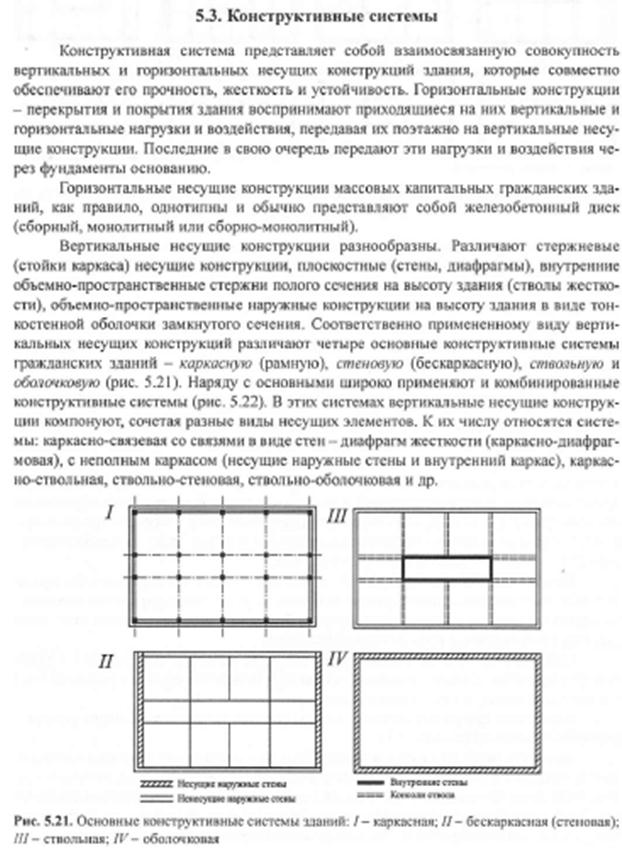

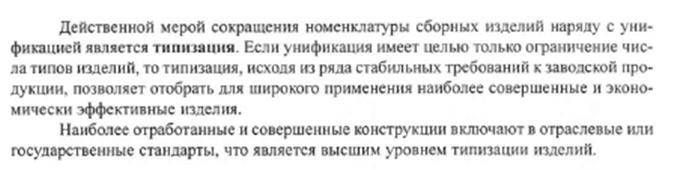

Модульная координация и унификация. Конструктивные системы зданий.

Лекция 3

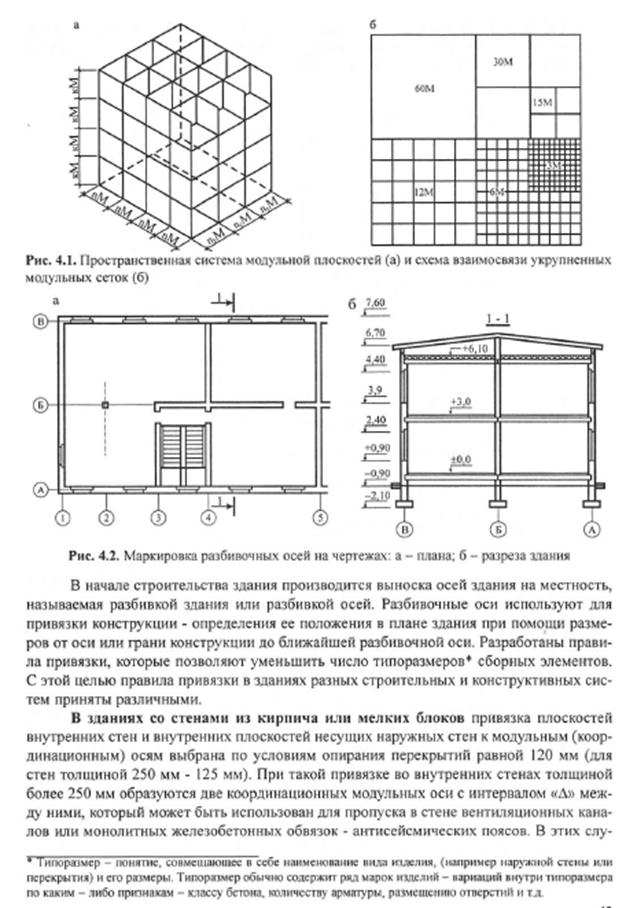

МАРКИРОВКА КООРДИНАЦИОННЫХ (РАЗБИВОЧНЫХ) ОСЕЙ

И ПРИВЯЗКА КОНСТРУКЦИЙ

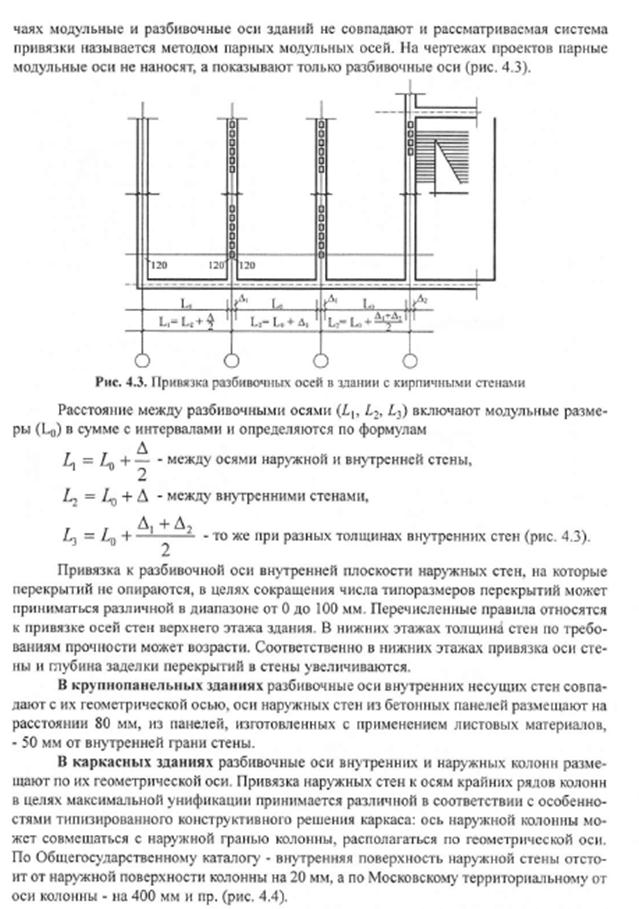

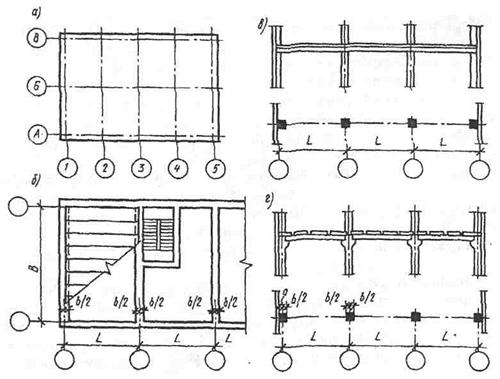

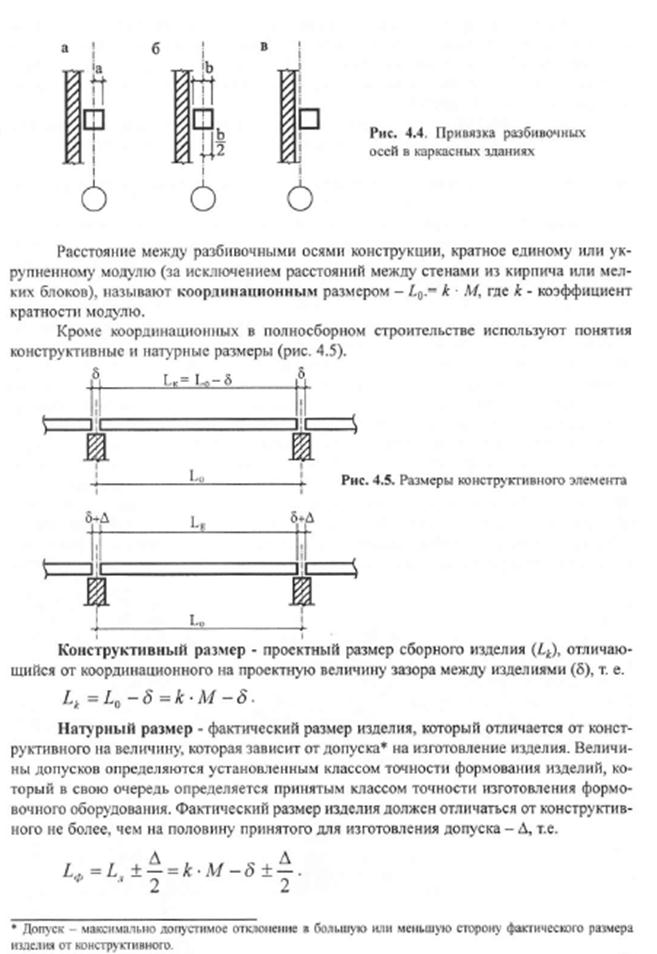

Рис. 3. а - маркировка осей; б - привязка стен; в, г - привязка колонн

(в - «нулевая» привязка наружных граней колонн; г - их привязка на расстоянии а)

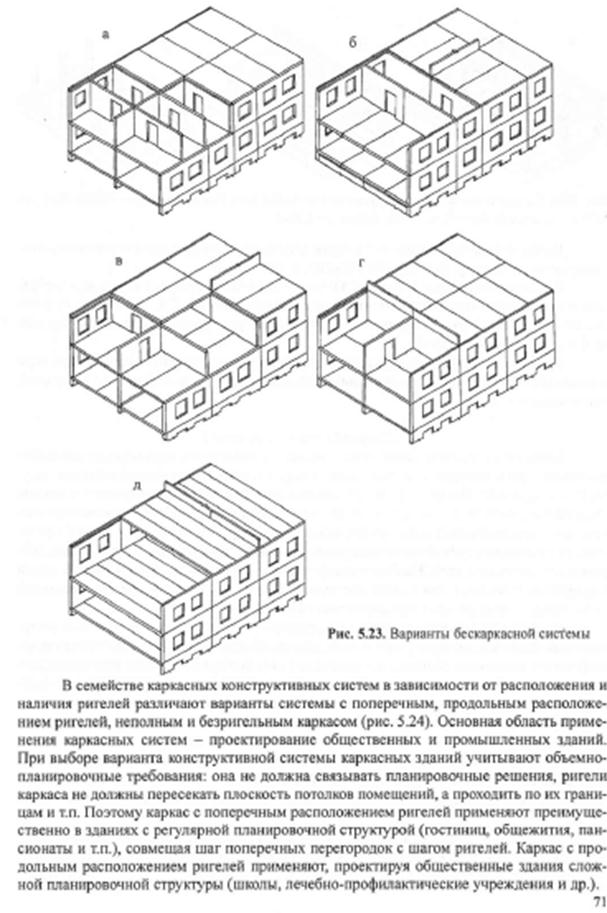

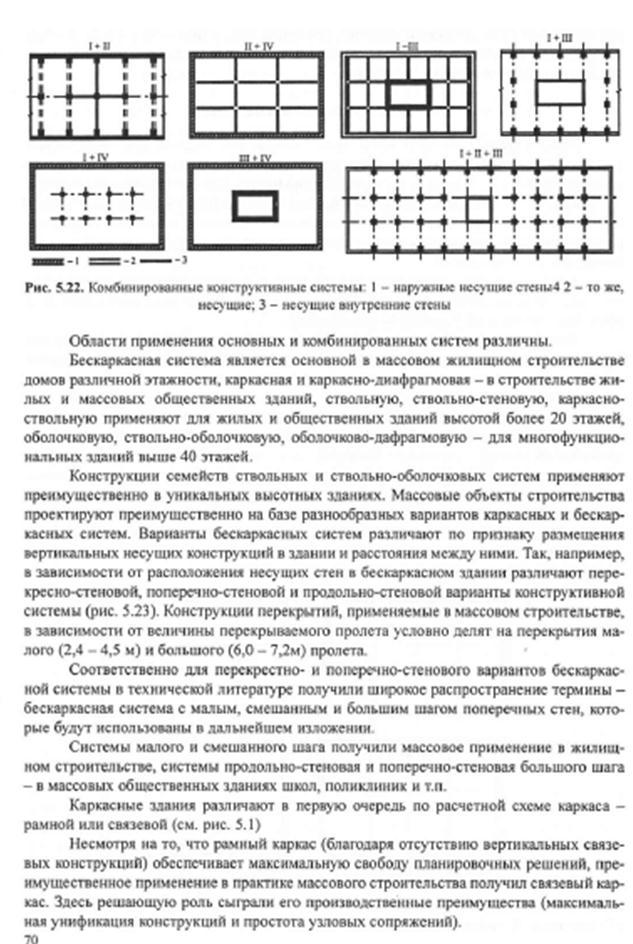

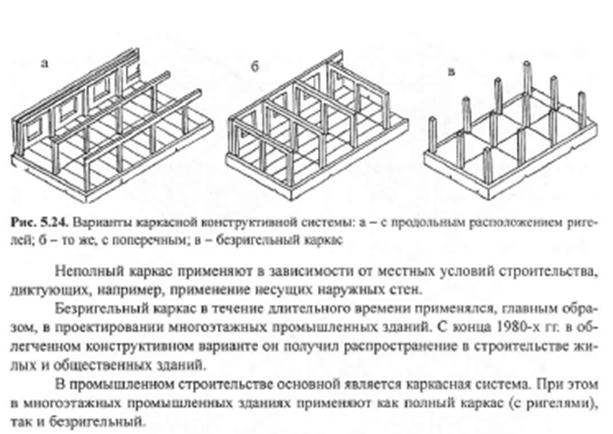

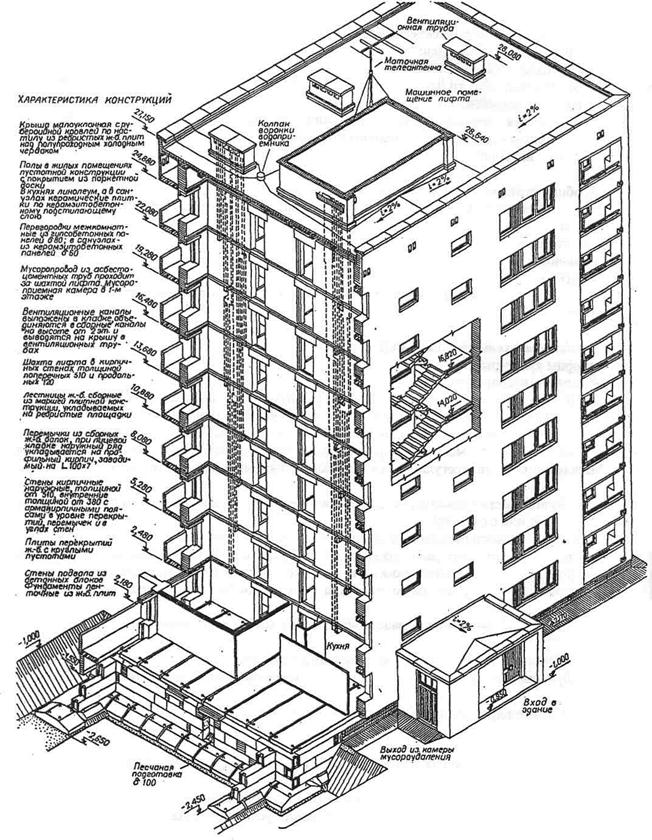

Рис. 1.
