Косозубая цилиндрическая передача

Лекция 13

Линия зуба косозубых колес может иметь правое и левое направление винтовой линии.

b

b

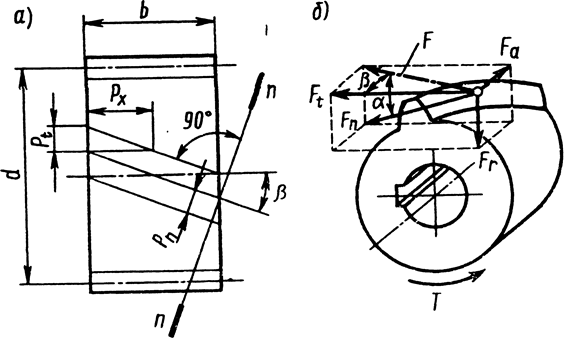

Угол наклона линии зуба обозначается = 8^о...20^о. У косозубых передач контактные линии расположены наклонно по отношению к линии зуба, поэтому в отличие от прямых косозубые колеса входят в зацепление не сразу по всей длине, а постепенно, что обеспечивает плавность зацепления и значительное снижение динамических нагрузок и шума при работе передачи. Поэтому косозубые передачи по сравнению с прямозубыми допускают значительно больше предельные окружные скорости колес.

Таблица 13.1

Степень точности	Окружные скорости V, м/с
Косозубые цилиндрические
	до 30 до 15 до 10 до 4

Рис.13.2

Нормальный модуль m_n = .

P_t P_n m_n

Окружной модуль m_=-------- т.к. P_t =---------, то m_t =-------

 π cos cos

Размеры зубьев косозубого колеса определяют по нормальному модулю, т.е.

h = h_a+ h_f = m_n+ 1,25m_n = 2,25 m_n

Диаметр делительной окружности

m_nz

d = m_tz = -------

cos

Диаметр вершин зубьев

m_nz z

d_a = d + 2h_a= d +2m_n =--------+2m_n = m_n (-----+ 2)

cos cos

Диаметр впадин зубьев

m_nz z

d_f = d-2h_f =d-2,5m_n =--------·2,5m_n= m_n (----- -2,5)

cos cos

Межосевое расстояние

m_t m_n

a_w =------- (z₁+z ₂) = ------ (z₁+z ₂)

2 2·cos
