Порядок расчета закрытой прямозубой цилиндрической передачи

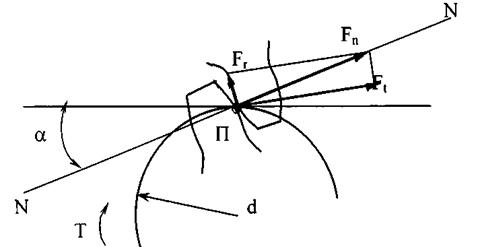

Рис. 12.7

Разложение сил в прямозубой цилиндрической передаче

Силу нормального давления F_n разложим на две взаимно перпендикулярные составляющие F_t и F_r, которые называются окружной и радиальной силами.

F_t = F_ncos,

F_r= F_nsin,

2T

F_t =--------,

d

F_r = F_ttg,

= 20^o – угол зацепления.

1. Выбирается материал по таблице и расчитывается допускаемое контактное напряжение зубчатого колеса и допускаемое изгибное напряжение шестерни и зубчатого колеса.

2. Проектным расчетом определяется межосевое расстояние

.

3. Модуль зацепления

m = (0,01...0,02) a_w.

4. Суммарное число зубьев, число зубьев шестерни и зубчатого колеса

2a_w Z_∑

Z_∑ =; Z₁ =; Z₂ = Z_∑ - Z₁

m 1+u

5. Геометрические параметры шестерни и зубчатого колеса

d₁; d₂; d_f1; d_f2; d_a1; d_a2; b₁; b₂; a_w

b₂ = ψ_bа^. a_w

b₁ = b₂ + 5

6. Проверочный расчет по контактным напряжениям

F·K _H^. (1+u)

σ_н = 436 · [σ_H]

d ₂ · b₂

7. Проверочный расчет по изгибным напряжениям

F_t^. Y_F^.K_F

σ_F =-------------[σ_F]

b₂^.m
