Особенности расчета косозубой цилиндрической передачи по изгибным напряжениям

Таблица 13.1.

Особенности расчета косозубых цилиндрических шестерен

Рис. 13.3

Отличие косозубых шестерен от прямозубых заключается в следующем:

Оценочный параметр	Прямозубые	Косозубые
Нагрузка на зуб
Длина контактных линий

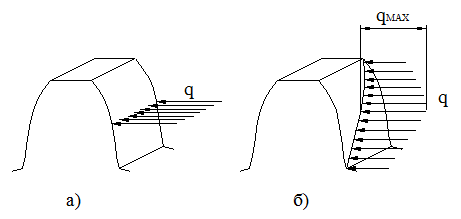

Эпюра распределения нагрузки на зуб	Равномерная	Неравномерная
(рис. 37 а)	- в середине зуба (рис.37 б)

Неравномерность эпюры является положительным фактором, спасая зубья от кромочных давлений при небольшом перекосе ее в зацеплении; она является следствием неравной жесткости головки и ножки зуба.

У косозубых колес длина зуба больше, чем у прямозубых, поэтому в расчетную формулу вводится коэффициент Y_β, учитывает наклон линии зуба

Y_β= 1-

где: β - угол наклона зубьев.

Формула для проверочного расчета косозубых колес имеет вид

F_t^. Y_F^. Y_β^.K_F

σ_F =------------------[σ_F]

b^.m_n

где: коэффициент формы зуба Y_F подбирается по таблице по эквивалентному числу зубьев; m_n – нормальный модуль.
