Уточненный расчет валов. Расчет производится на совместное действие изгиба и кручения; нормальные от изгиба и касательные от кручения напряжения суммируются обычно по III (а иногда по

Расчет производится на совместное действие изгиба и кручения; нормальные от изгиба и касательные от кручения напряжения суммируются обычно по III (а иногда по IV) теории прочности.

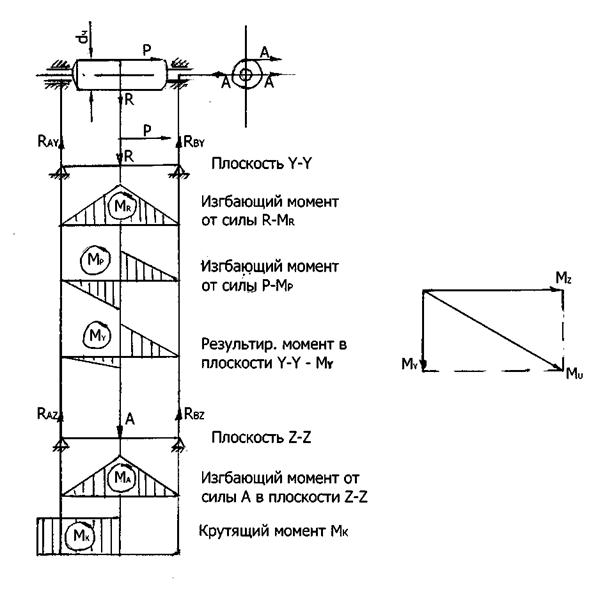

Эпюры изгибающих моментов строятся отдельно в вертикальной (Y) и горизонтальной (Z) плоскостях. Все силы разлагаются на составляющие, действующие в этих плоскостях. Результирующая эпюра изгибающих моментов получается векторным суммированием моментов, действующих в плоскости (Y) и (Z).

Рассмотрим расчет вала на примере червяка.

Расчетный момент:

Расчетное напряжение:

Диаметр в опасном сечении:

Размер d нужно увеличить на глубину шпоночного паза, а если вал шлицевой, то - на двойную высоту шлицов.

Рис. 16.1.
