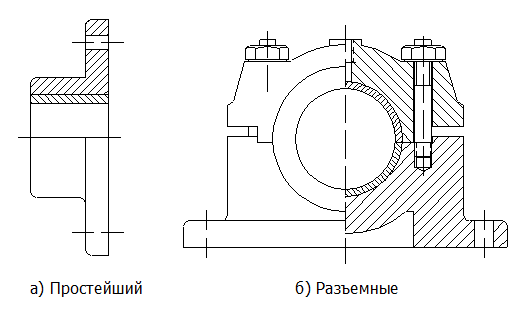

Рис. 18.2.
Простейшие подшипники скольжения имеют неразъемный корпус обычно с бронзовой втулкой; более сложные подшипники имеют разъем вдоль оси как корпуса, так и вкладышей. Вкладыши делаются стальными или чугунными с наплавкой антифрикционного сплава или бронзовые. В зоне разъема вкладышей имеются так называемые холодильники - емкости для масла, а на поверхности контакта с шайкой вала нарезаются неглубокие масляные канавки. Конструкции подшипников разнообразны, с ними необходимо ознакомиться по учебнику.
Условный расчет подшипников скольжения.
Этот расчет непосредственно не отражает наличие жидкостного трения, но, благодаря своей простоте и большому накопленному опыту по допускаемым величинам, достаточно широко применяется в машиностроении.
а) расчет на удельное давление:
,
б) на удельную мощность трения:
.
Для ответственных и быстроходных подшипников желательно производить проверку по гидродинамической теории.
