Компараторы аналоговых сигналов (сравнивающие устройства на операционных усилителях)

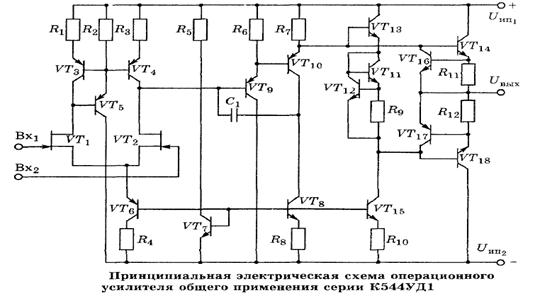

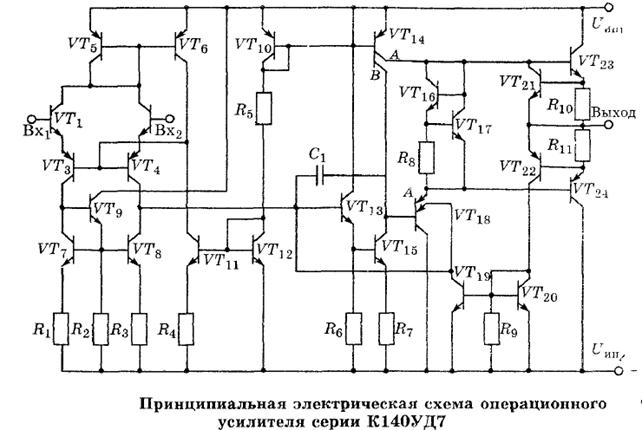

Схема принципиальная электрическая на ОУ на полевых транзисторах

Схема принципиальная электрическая импульсного усилителя на ОУ

Рисунок 2 - Принципиальная схема двухкаскадного УУ на операционных усилителях 140УД11 среднего быстродействия

Таблица 1 Электрические параметры операционного усилителя 140УД11

	Напряжение питания	(5...18) В
	Максимальное выходное напряжение при Uп= 15 В, Rн = 2 кОм	12 В
	Напряжение смещения нуля при Uп= 15 В, Rн = 2 кОм	10 мВ
	Входной ток при Uп= 15 В, Rн = 2 кОм	не более 500 нА
	Разность входных токов при Uп= 15 В, Rн = 2 кОм	не более 200 нА
	Ток потребления при Uп= 15 В	не более 10 мА
	Коэффициент усиления напряжения	не менее 25000
	Скорость нарастания выходного напряжения при Uп= 15 В, Rн = 2 кОм	(20...50) В/мкс
	Коэффициент ослабления синфазных входных напряжений при Uп= 15 В	не менее 70 дБ

Предельно допустимые режимы эксплуатации приведены в таблице 3.2

Таблица3.2 Предельно допустимые режимы эксплуатации

	Напряжение питания (с учетом пульсаций)	20 В
	Входное синфазное напряжение	не более 15 В
	Температура окружающей среды	-10...+70 ° C

1. Определение и назначение

2.Компараторы сигналов на операционном усилителе

Погрешность (ошибка) определения уровня аналогового сигнала и условия ее уменьшения.

3.Однопороговый компаратор на ОУ с ключевым каскадом

4. Однопороговое устройство сравнения на ОУ с положительной обратной связью.

5.Основные параметры компараторов
