Термическое испарение

Наночастиц. Схема установки

Модернизация процесса конденсации газа при производстве

Дальнейшее усовершенствование этой технологии включало использование давления потока газа с высокой скоростью, которое в технике называется FGE (испарение в потоке газа) (рис. 4.2).

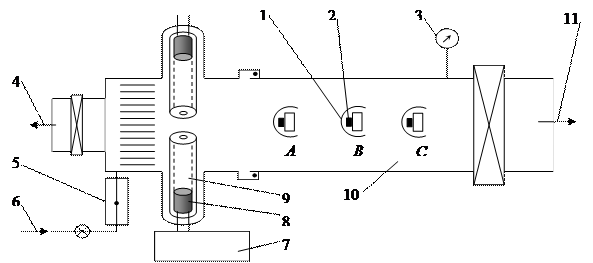

Рис. 4.2. Схема установки, используемой в процессе испарения газового потока (FGE):

1 - экран; 2 - сетка низкого напряжения; 3 - счетчик давления; 4 - Т.М.Р; 5 - счетчик потока; 6 - газ; 7 - источник подачи энергии на К -ячейку; 8 - металл; 9 - К -ячейка; 10 - трубка стеклянная; 11 - М.В.Р.

Достоинство новой технологии заключается в том, что образование зоны пара и зоны роста частиц вдоль потока инертного газа, контролируется частицами инертного газа и скоростью потока. Пролетая в газовом потоке, частицы увеличиваются в размере за счет коалесценции. Эта технология используется для получения наночастиц металла и может быть использована для получения оксидов металлов и керамики. Система позволяет получать ультрадисперсные частицы с узким распределение частиц по размерам (рис. 4. 2).

Схема включает цилиндрическую камеру (длина 150 см, внутренний диаметр 9 см) из стекла, две ячейки Кнудсена (К -ячейки), как источники испарения (парообразования) и систему газового потока. Образцы для исследования под электронной микроскопией собирались на сетках низкого напряжения, установленных в разных местах (А, В и С) по длине трубки. Пересыщение пара достигается различными способами испарения. Основными способами являются термическое испарение, напыление и лазерные способы.

использующее различные типы источников тепла, является самым ранним способом получения пересыщенного пара. Получение наночастиц из пересыщенного пара путем термического испарения впервые использовали в 1930 г. для получения наночастиц элементов [10]. Получение оксидов этим способом производили за счет введения кислорода в пары металлов [11].
