Конструкция железобетонных труб

Конструкции каменных, бетонных и железобетонных труб

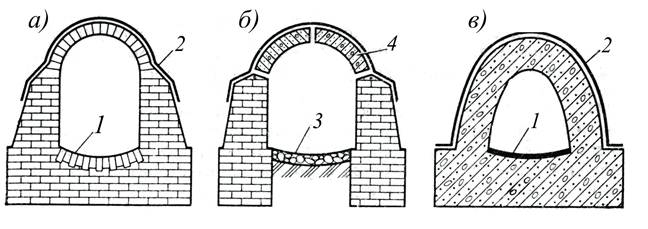

Рис. 5. Каменные и бетонные трубы:

а - каменная труба на сплошном фундаменте; б - каменная труба на раздельном фундаменте; в - бетонная труба;

1- обратный свод; 2- оклеечная гидроизоляция; мощеный лоток; 4- бетонный трехшарнирный свод

Рис.6. Конструкция железобетонных труб:

а,б – бесфундаментные;

в,г, д – фундаментные;

1 - обмазочная гидроизоляция; 2 - подготовка из гравия или щебня; 3 - гравийно-песчанная подушка; 4 - лекальный блок; 5 - монолитная или сборная плита; 6- монолитный фундамент

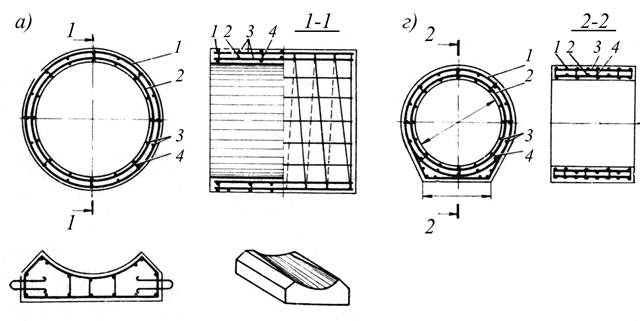

Рис. 7. Схема армирования труб:

а - звенья круглой трубы;

б, в – лекального блока;

г - круглой с плоским основанием;
