ис. 22.18 Схема послойной засыпки одноочковой и трехочковой трубы:
1 – слой грунта засыпки толщиной по 15-20 см; 2 – песчано-гравийная подушка; L = 2D, но не меньше 4 м

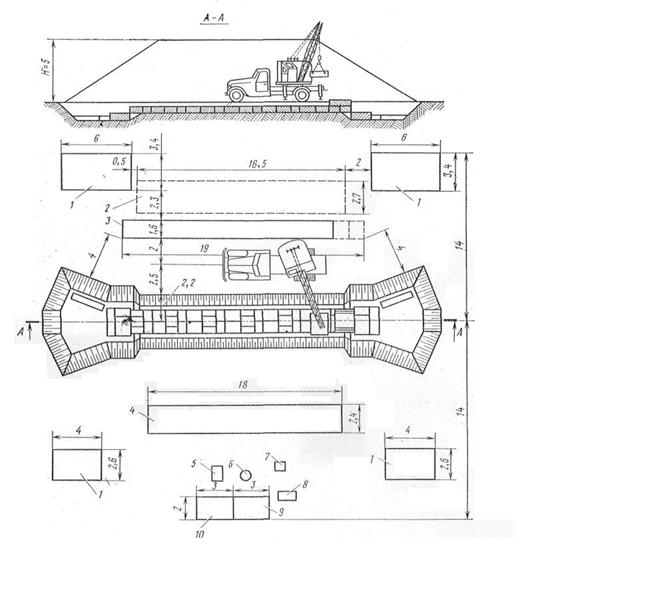

Рис. 19. Схема установки блоков фундамента круглой одноочковой трубы диаметром 1,5 м автомобильным краном
1 – место складирования блоков оголовка; 2 – то же, блоков фундамента; 3 – то же, лекальных блоков, 4 – то же, звеньев; 5 – контейнер с цементом; 6 – бетономешалка; 7 – бак для воды; 8 – электростанция: 9 – песок; 10 – щебень

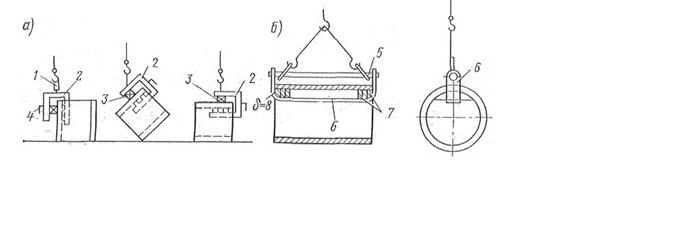

Рис. 20. Приспособления для установки звеньев:
1 – верхняя петля для установки скобы; 2 – скоба; 3 – деревянные подушки для расклинки скобы; 4 – боковая петля для поворота, подъема и установки звена; 5 – траверса; 6 – хомут; 7 – деревянные прокладки

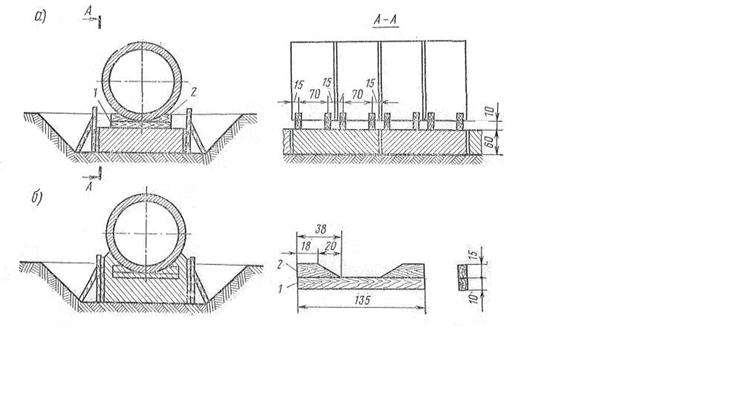

Рис. 21. Схема установки звеньев трубы диаметром 1,5 м при бетонировании подушки:
1- деревянный брусок; 2- клин
