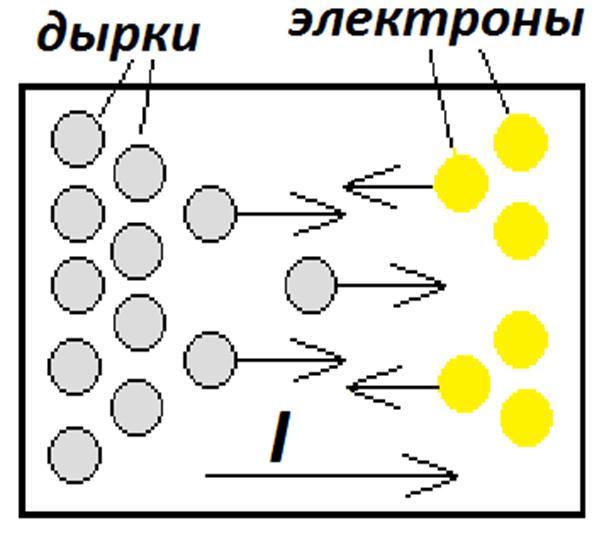

Диффузионный ток

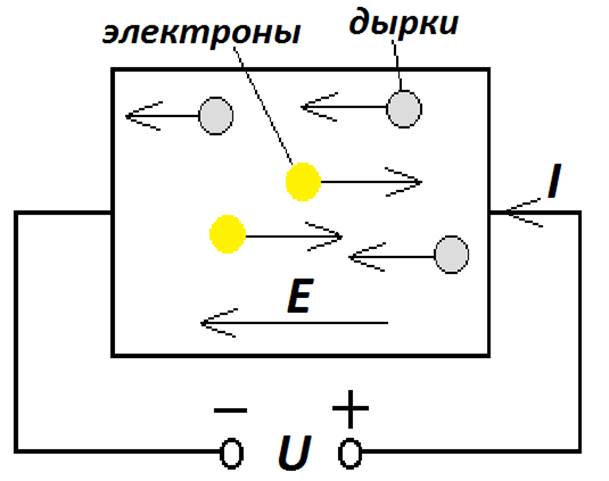

Дрейфовый ток

(15)

(16)

(17)

(18)

В случае собственного полупроводника

n_i=p_i, но J_n>J_p

т.к. подвижность электрона больше подвижности дырки.

Согласно закону Ома ,

(19)

(20)

В полупроводнике n-типа

,

В полупроводнике р-типа

> ,

(21) (22)

где e- заряд электрона;

D_n, D_p-коэффициенты диффузии электронов и дырок соответственно;

Dn(x)/dx и dp(x)/dx –градиенты концентраций электронов и дырок.

Коэффициенты диффузии связаны с подвижностями носителей зарядов соотношениями Эйнштейна:

Знак "минус" в выражении (22) означает противопо­ложную направленность электрических токов в полупро­воднике при диффузионном движении электронов и дырок в сторону уменьшения их концентраций.

(23)

(24)
