Рекордеры для записи форм на внешней поверхности барабана

Запись изображения на формных пластинах в рекордерах с расположением пластин на внешней поверхности барабана мо­жет осуществляться методом однолучевого или многолучевого сканирования. В первом случае рекордеры оснащены одним ла­зером, экспонирующим светочувствительный или термочувствительньй слой формного материала. Для многолучевого сканиро­вания записывающая головка рекордера содержит несколько лазеров (лазерных диодов). При этом число экспонирузрщих лазер­ных лучей может быть равно или быть большим числа лазеров.

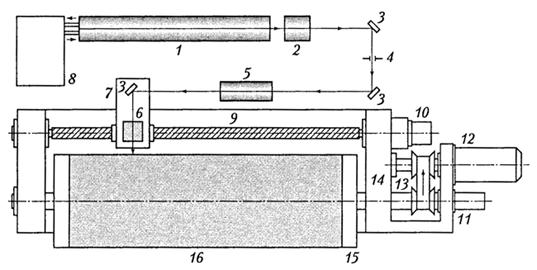

На рис. 16.3 приведена конструкция лазерного сканирующего устройства рекордера с однолучевой записью формной пласти­ны. Устройство работает следующим образом. Формная пласти­на J 6 закрепляется на барабане 15, который установлен на ста­нине 14, и вращается электродвигателем постоянного тока 12 через механизм привода J 3. На одном валу с барабаном 15 рас­положен оптоэлектронный преобразователь угловых перемеще­ний в цифровой код 11. Вдоль образующей барабана на станине установлены ходовой винт 9, на валу которого расположен ша­говый электродвигатель 10. При работе шагового электродви­гателя J 0 ходовой винт 9 вращается и за счет этого каретка 7 с записывающей головкой, содержащей фокусирующую линзу 6 и зеркало 3 перемещается вдоль образующей барабана. В каче­стве источника излучения используется твердотельный YAG-лазер 1, работающий в ИК-диапазоне спектра на длине волны 1,064 нм с выходной мощностью 15-20 Вт и оснащенный систе­мой охлаждения 8. Лазерный луч модулируется акустооптическим модулятором 2 и далее через систему зеркал 3, диафрагму 4, телескоп 5 попадает в линзу 6, которая фокусирует его в пятно малого размера на поверхности формной пластины, закреплен­ной на вращающемся барабане 15. Развертка по строке осуще­ствляется вращением барабана и контролируется оптоэлектрон-ным преобразователем угловых перемещений 11, а развертка по кадру - вращением (с помощью шагового электродвигателя 10) прецизионного ходового винта 9, по которому движется карет­ка /записывающей головки.

Рис. 16.3. Лазерное сканирующее устройство рекордера для записи формных пластин на внешней поверхности барабана.

Рекордеры для записи формных пластин, расположенных на внутренней поверхности барабана, состоят из трех последова­тельно соединяемых секций: ввода, экспонирования и вывода. Секция ввода предназначена для размещения кассеты или нескольких кассет с формными пластинами, автоматического или ручного ввода пластин в секцию экспонирования. Секция экспонирования служит для записи изображения и пробивки штифтовых отверстий в формной пластине. Секция вывода осу­ществляет передачу экспонированной пластины непосредственно в процессор для обработки форм или выводит пластину на приемное устройство. Все три секции объединены системой транспортирования пластин, конструкция которой в разных моделях рекордеров имеет свои особенности.

В отличие от барабанных рекордеры с записью формных пла­стин, расположенных в плоскости, практически не деформиру­ют пластины во время загрузки и экспонирования. Это позволяет работать с пластинами разного формата и толщины с оди­наково высокой точностью.
