2014-02-09
1408
Термореактивные пресс-композиции приготовляют на основе феноло-формальдегидных, аминоформальдегидных, анилиноформальдегидных и полисилоксановых связующих.
Фенопласты, элементарное звено:
Пресс-порошки фенопластов состоят из новолачных (резольных) формальдегидных смол, древесной муки и красителей.
Вследствие сравнительно невысокой водостойкости этих пресс-порошков их электроизоляционные свойства ухудшаются после пребывания во влажной среде. При этом изменяются размеры, и наблюдается коробление изделий. Физико-механические и электроизоляционные свойства их значительно снижаются при нагревании.
Таблица 22
Основные свойства и назначение фенопластов (ГОСТ 5689—66)
| Марки пресспорошков | Удельный вес, г/см3 | Предел прочности, МПа | ан. –3, кДж/м2 | Теплостой-кость, 0С | Назначение | ||
| sB | sz | sи | |||||
| К-17-36, К-18-2, К-21-22 К-211-34 К-114-35 | 1,4 1,4 1,95 1,8 | - | 4,5 4,2 2,9 6,2 | Корпуса электроприборов, панели, рукоятки, плиты, разъемы Детали магнето и др. Детали радиоаппаратуры |

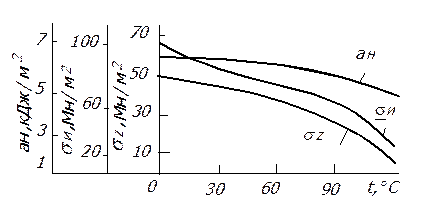

Рис. 40. Влияние температуры на механические свойства
изделий из пресспорошков К-114-35

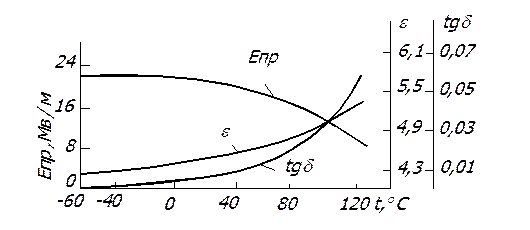

Рис. 41. Влияние температуры на диэлектрические свойства изделий
из пресспорошков К-114-35
Пресс-порошки фенопластов применяют для изготовления разнообразных малонагруженных армированных и неармированных деталей общего и электротехнического назначения, работающих при температуре ± 60 °С (в отдельных случаях до 80…100 °С) и относительной влажности воздуха не более 60 %, обычным или литьевым прессованием в пресс-формах. В процессе прессования материалы легко армируются металлической арматурой.
В табл. 22 приведены свойства и назначение фенопластов. На рис. 40 и 41 приведены свойства пресспорошков при различной температуре.
Аминопласты, элементарное звено:
или сложная нерегулярная структура.
Пресс-порошки аминопластов состоят из аминоформальдегидной смолы, слюды, а также кварцевой и древесной муки.
Электроизоляционные свойства этих материалов не изменяются от длительного пребывания в воде и во влажной среде. Физико-механические и электроизоляционные свойства их существенно снижаются при 70…90 °С. Аминопласты обладают повышенной хрупкостью (рис. 42).
Эти пресс-материалы используют для изготовления ненагруженных и неармированных деталей радиотехнического назначения и высокочастотной изоляции, работающих в среде с повышенной влажностью и при температуре до 100…120 0С, обычным или литьевым прессованием в пресс-формах.
В табл. 23 приведены физико-механические свойства аминопластов.

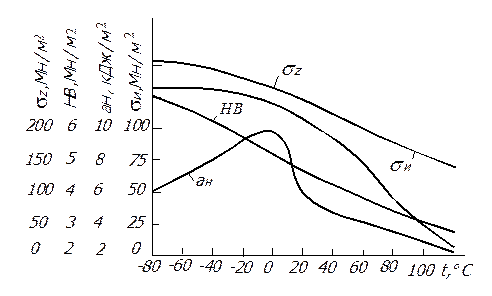

Рис. 42. Влияние температуры на механические свойства аминопластов
