Волокниты

Пластмассы с волокнистыми наполнителями

Основные свойства пентапласта

Предел прочности:

s_z ……………………………………………………42 МПа

s_и ……………………………………………………77,5 МПа

Относительное удлинение при разрыве d ………..35 %

Модуль упругости при растяжении……………..1120 МПа

Диэлектрическая проницаемость e ………………3,1

Электрическая прочность Е_пр …………………….16 Мв/м

Из пентапласта изготовляют химически стойкие трубы, клапаны, вентили, сепараторные кольца, подшипники.

Изготовление и переработка пресс-материалов с волокнистыми наполнителями (органическими и неорганическими) подобны произ­водству и переработке пресс-материалов с порошкообразными напол­нителями. В качестве связующего вещества для пластмасс с волок­нистыми наполнителями применяют термореактивные смолы; феноло-формальдегидные (и их производные), аминоформальдегидные, полиэфирные, полисилоксановые и др.

Кроме волокнистых наполнителей (хлопчатобумажное волокно, асбестовое волокно и др.), в композиции могут входить и минеральные наполнители (порошки талька, извести, каолина и т. д.), пигменты и ускорители. Изделия с волокнистыми наполнителями обладают мень­шей хрупкостью и более высокой сопротивляемостью ударным на­грузкам, чем пластмассы с порошкообразными наполнителями (рис. 47). Ударная вязкость в зависимости от наполнителей сос­тавляет от 10 (хлопковое волокно) и 21 (асбестовое волокно) до 60 кДж/м² и более (стеклянное волокно).

Теплостойкость пластмасс с хлопковым наполнителем до 130 °С, композиций с асбестовым и стеклянным волокном 200…250 ⁰С; мак­симальной теплостойкостью обладают пресс-массы на основе полисилоксановых связующих с наполнителем из асбестового волокна (350 °С).

Полисилоксановые композиции характеризуются высокой меха­нической прочностью, теплостойкостью и хорошими электроизоля­ционными свойствами.

Пресс-материал волокнит является композицией на основе феноло-формальдегидной смолы, хлопковых очесов и талька. Физико-механические и электроизоляционные свойства его значительно ухудшаются при температурах 70…90 °С.

Волокнит является термореактивным материалом. Изготовление деталей из него осуществляется обычным и литьевым прессованием. В процессе прессования материал можно армировать.

Волокнит применяют для изготовления деталей общетехнического назначения с повышенной устойчивостью к ударным нагрузкам.

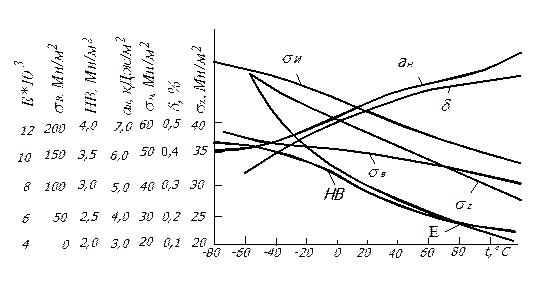

Рис. 47. Влияние температуры на механические свойства волокнитов
