Основные свойства пластмасс с волокнистыми наполнителями
Таблица 27
Наименование материала | Удельный вес, г/см3 | Предел прочности, МПа | ан .10-3, кДж/м2 | Теплостойкость по Мартенсу, 0С | ||
sB | sz | sи | ||||
Волокниты Асбоволокниты: КФ-3 КФ-6 К-6 Стекловолокниты АГ-4: В С | 1,4 1,7 1,8 1,9 1,7 1,7 | - - |
Физико-механические свойства пластмасс со слоистыми наполнителями обусловлены свойствами этих наполнителей (а не свойствами связующих веществ).
Изготовление пластмасс со слоистыми наполнителями осуществляется горячим прессованием исходных материалов (тканей, бумаги, шпона), пропитанных раствором связующей смолы.
Наибольшее применение в машиностроении получили следующие слоистые пластмассы: гетинаксы, текстолиты, стекловолокниты, асботекстолиты и древесно-слоистые пластики.
Гетинаксы обладают высокими электроизоляционными свойствами и достаточной механической прочностью (рис. 49).
Гетинакс электротехнический листовой А и Б является композицией феноло-, крезоло-, ксилоло-формальдегидных смол и сульфатной пропиточной бумаги. Он обладает хорошей маслостойкостью; теплостойкость его 130…150 0С; применяют этот гетинакс для изготовления деталей различных приборов, работающих при частоте тока не выше 50 гц.
|
|
Гетинакс конструкционный листовой В, Г и Д обладает той же композицией, что и электротехнический, применяется для изготовления деталей электрооборудования, работающих при повышенной влажности, и в качестве панельного материала.

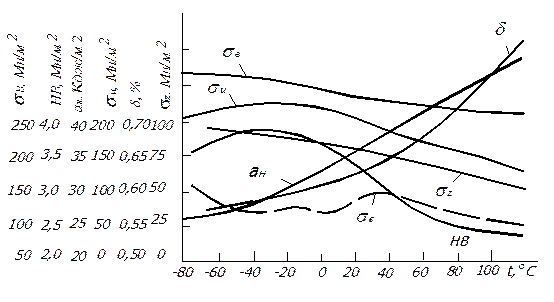

Рис. 49. Влияние температуры на механические свойства гетинакса
Гетинакс электротехнический высокочастотный листовой АВ, БВ, Гв и Дв используют для изготовления деталей радиоаппаратуры. Из этих гетинаксов штамповкой можно изготовлять трубки и цилиндры, применяемые в качестве каркасов для катушек высокочастотных контуров радиоаппаратуры.
Гетинакс облицовочно-декоративный является композицией на основе амино-формальдегидной смолы и пропитанных ею специальных сортов бумаги с дополнительными наполнителями. Этот гетинакс применяют как декоративный материал для отделки приборов, изготовления корпусов радиоприемников, телевизоров и другой радио- и электроаппаратуры, для запрессовки схем, чертежей, карт, для типографских печатных оттисков и отделки, имитирующей ценные породы дерева и камней.
Текстолиты характеризуются более высокими водостойкостью, sВ, и удельной ударной вязкостью (рис. 50).

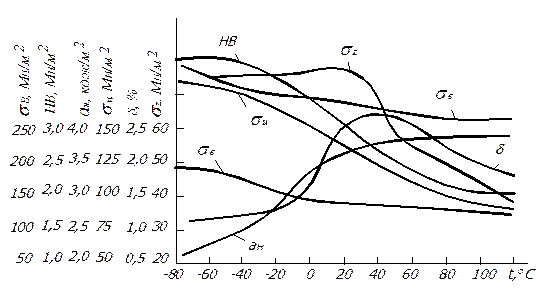

Рис. 50. Влияние температуры на механические свойства текстолита
Текстолит конструкционный ПТК является композицией феноло- и крезолоформальдегидной смолы, а также хлопчатобумажной ткани. Текстолит подвергается всем видам механической обработки. Используют его для изготовления электроизоляционных деталей, работающих при низкой (до 50 Гц) частоте тока и температуре не выше 120…125 0С.
|
|
Текстолит конструкционный электротехнический А и Б применяют для изготовления деталей электроизоляционного и конструкционного назначения, работающих в трансформаторном масле и на воздухе при температуре - 60…70 °С.

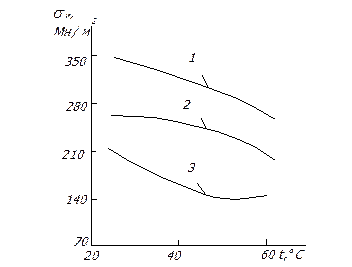

Рис. 51. Изменение механических свойств текстолита СТ-911 при длительных испытаниях:
1 – в обычных условиях; 2 – в условиях воздушной среды (1000 ч); 3 – в воде (1000 ч)
Текстолит электроизоляционный ВЧ используют для изготовления электроизоляционных деталей радиоаппаратуры, работающих при температуре окружающей - 60…+ 70° С, прессованных трубок (различных монтажных деталей), намотанных трубок, для защищающих провода и тросы электроизоляционных стержней и т. д.
Стеклотекстолиты по сравнению с текстолитами и гетинаксами обладают большей механической прочностью (рис. 51). Они хорошо переносят вибрационные нагрузки, имеют незначительный коэффициент линейного расширения и высокие диэлектрические свойства (рис. 52). Недостатками стеклотекстолитов являются небольшое относительное удлинение, слабое сопротивление смятию и низкий модуль упругости. В настоящее время из стеклотекстолитов изготовляют корпуса судов, самолетов, автомобилей и других конструкций.
Стеклотекстолит листовой конструкционный КАСТ является композицией модифицированной феноло-формальдегидной смолы и стеклоткани. Он подвергается всем видам механической обработки, склейке и клепке; применяется для деталей различных конструкций, длительно работающих при температуре до 200 °С.

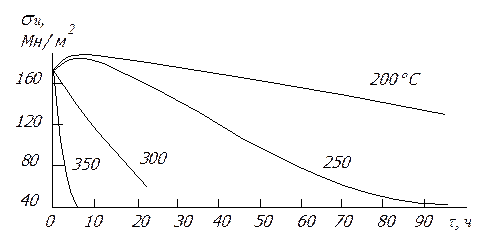

Рис. 52. Влияние длительности температуры на эксплуатации
на механические свойства текстолита
Стеклотекстолит СТМ выдерживает температуру - 50…+ 130 °С, обладает хорошей механической прочностью, упругими и пластическими свойствами, поддается холодной штамповке, используется для изготовления деталей реактивных двигателей.
Стеклотекстолит листовой электротехнический СТ предназначается в качестве электроизоляционного материала для приборов и агрегатов.
