Стекловолокниты

Асбоволокниты

Прессматериал К-6 является композицией на основе фенолоформальдегидной смолы и асбестового волокна. Меха­ническая прочность его может уменьшаться в зависимости от длительности нагревания при 200 °С.

Прессматериал К-6 используют для изготовления электроизоля­ционных деталей: коллекторов и контактных панелей с повышенной прочностью, работающих при повышенной температуре в воздушной среде.

Пресс-материалы для фрикционных деталей КФ-3, 6-KX-l, 6-KX-15, «22», ФК-16Л и ФК-24Д являются композициями на основе фенолоформальдегидной смолы, асбестового волокна и добавок.

Изготовление фрикционных деталей (дисков, колодок, накладок и т.п.) осуществляется методом обычного прессования в пресс-формах закрытого типа.

Пресс-материалы АГ-4 марок В и С являются композицией на основе модифицированной феноло-формальдегидной смолы резольного типа и стеклянного волокна. Физико-механические и электроизоляционные свойства этих материалов зависят от температуры и длительности нагревания (рис. 48).

Материал АГ-4 является термореактивным. Изготовление деталей из него производится прессованием в пресс-формах. В процессе прессования материал может армироваться, механической обработке подвергается легко. Применяют его для изготовления высоконагруженных армированных и неармированных деталей конструкционного, радио- и электротехнического назначения, а также деталей, работающих при повышенных температурах (до 175…200 ⁰С).

В таблице 27 приведены физико-механические свойства некоторых термореактивных пластмасс с волокнистыми наполнителями.

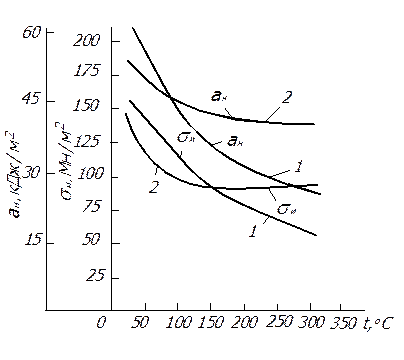

Рис. 48. Влияние температуры на механические свойства стекловолокнитов:

1 – для АГ-4 марки В; 2 – для АГ-4 марки С
