На рис. 2.7 приведены схема, осциллограммы и свойства двухполупериодного мостового выпрямителя (ДПВ).
Рис.2.7.
В отличие от ОПВ ток в нагрузке имеет одно направление в оба полупериода, что обеспечивается попеременным включением двух диодов VD1 и VD3 или VD2 и VD4 в прямом направлении. Можно сказать, что свойства ДПВ в два раза лучше, чем ОПВ.

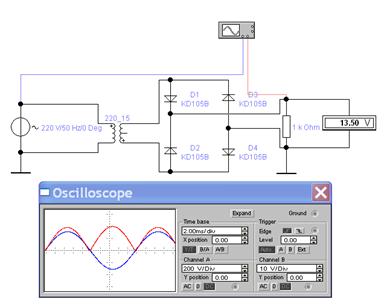

На рис.2.8. приведен скриншот демонстрации demo2_2.
Рис.2.8
Ряд Фурье для напряжения на рис.2.6 имеет вид:
Свойства двухполупериодного выпрямителя приведены в табл. 2.2.
Наибольшее обратное напряжение на каждом диоде не превышает амплитуды напряжения на приемнике и напряжения U 2m.
Таблица 2.2.
| Параметр | Обозначение | Значение |
| Среднее значение выпрямленного напряжения | U н.ср | =2 U 2m /π= 2 U 2 √2/π ≈0.9 U 2 |
| Среднее значение выпрямленного тока | I н.ср | = U н.ср /Rн =2 U 2 √2/π / Rн ≈0.9 U 2/ Rн |
| Среднее значение тока диода | I а.ср | = I н.ср |
| Амплитуда обратного напряжения на диоде | U обр.макс | = U 2m |
| Коэффициент пульсации напряжения на нагрузке | p | =∆ U н/ U н.ср =(U н.макс - U н.мин) / U н.ср = 2/3 |
| Частота пульсаций напряжения на нагрузке | f п | 2f |
В этом выпрямителе среднее напряжение на нагрузке вдвое больше, чем в однополупериодном.
|
|
|
Коэффициент пульсации
p = U н,m,1 / U н,0 = 2/3 = 0.67.
меньше, чем в однополупериодном выпрямителе.
