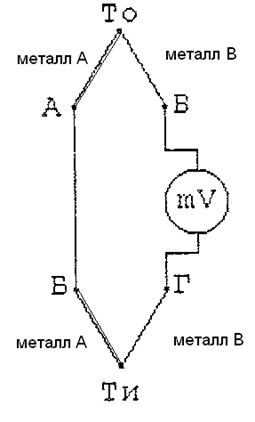

Рис.14.6. Термоэлектрические преобразователи на термопаре.
Термопара – соединение металлических проводников с разной работой выхода электронов. На рис. 14.6 – металлы разных типов А и B. На участках «АБ» и «ДГ» – любые проводники.
Основной параметр термопары - чувствительность К (мкВ/˚С). Ниже в таблице приведены приближенные значения параметров термопар.
| № | Тип термопары | К (мкВ/˚С) | Интервал температур (˚С) |
| медь-константан | до 600˚С | ||
| железо-константан | до 600˚С | ||
| хромель-алюмель | до 600˚С | ||
| Платинородий (13% родия)-платина | до 1600˚С | ||
| Платинородий (10% родия)-платина | до 1600˚С | ||
| Платинородий (30% родия)- платинородий (6% родия) | 6.7 | до 1600˚С |
Термоэдс в контуре E=K*(Tи-To), поэтому To необходимо стабилизировать.
Используются для измерения
-температуры,
-теплового потока,
-скорости потока жидкости или газа,
-расхода,
-других параметров, связанных с температурой.
Для измерения температуры используются так же терморезисторы.
