Сегментно-страничное распределение




Данный метод представляет собой комбинацию страничного и сегментного механизмов управления памятью и направлен на реализацию достоинств обоих подходов.

Так же как и при сегментной организации памяти, виртуальное адресное пространство процесса разделено на сегменты. Это позволяет определять разные права доступа к разным частям кодов и данных программы.

Перемещение данных между памятью и диском осуществляется не сегментами, а страницами. Для этого каждый виртуальный сегмент и физическая память делятся на страницы равного размера, что позволяет более эффективно использовать память, сократив до минимума фрагментацию.

В большинстве современных реализаций сегментно-страничной организации памяти в отличие от набора виртуальных диапазонов адресов при сегментной организации памяти (рис. 5.20, а) все виртуальные сегменты образуют одно непрерывное линейное виртуальное адресное пространство (рис. 5.20, б).

Координаты байта в виртуальном адресном пространстве при сегментно-страничной организации можно задать двумя способами. Во-первых, линейным виртуальным адресом, который равен сдвигу данного байта относительно границы общего линейного виртуального пространства, во-вторых, парой чисел, одно из которых является номером сегмента, а другое — смещением относительно начала сегмента. При этом в отличие от сегментной модели, для однозначного задания виртуального адреса вторым способом необходимо каким-то образом указать также начальный виртуальный адрес сегмента с данным номером. Системы виртуальной памяти ОС с сегментно-страничной организацией используют второй способ, так как он позволяет непосредственно определить принадлежность адреса некоторому сегменту и проверить права доступа процесса к нему.

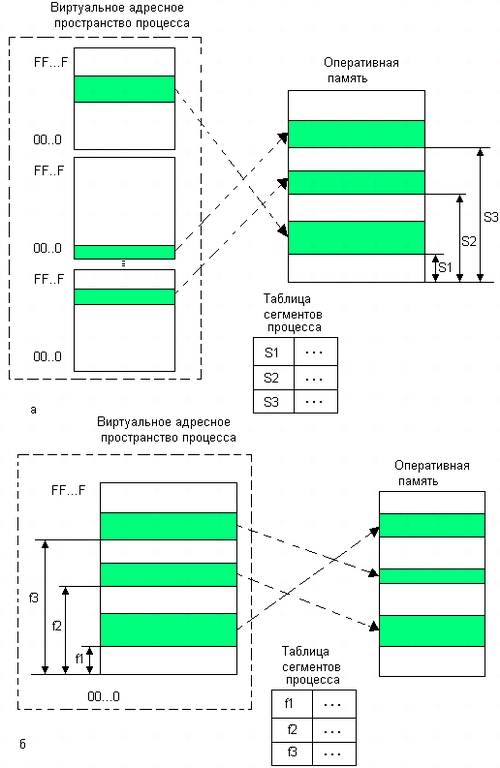

Рис. 5.20. Два способа сегментации

Для каждого процесса операционная система создает отдельную таблицу сегментов, в которой содержатся описатели (дескрипторы) всех сегментов процесса. Описание сегмента включает назначенные ему права доступа и другие характеристики, подобные тем, которые содержатся в дескрипторах сегментов при сегментной организации памяти. Однако имеется и принципиальное отличие. В поле базового адреса указывается не начальный физический адрес сегмента, отведенный ему в результате загрузки в оперативную память, а начальный линейный виртуальный адрес сегмента в пространстве виртуальных адресов (на рис. 5.20 базовые физические адреса обозначены SI, S2, S3, а базовые виртуальные адреса — fl, f2, f3).

Наличие базового виртуального адреса сегмента в дескрипторе позволяет однозначно преобразовать адрес, заданный в виде пары (номер сегмента, смещение в сегменте), в линейный виртуальный адрес байта, который затем преобразуется в физический адрес страничным механизмом.




Деление общего линейного виртуального адресного пространства процесса и физической памяти на страницы осуществляется так же, как это делается при страничной организации памяти. Размер страниц выбирается равным степени двойки, что упрощает механизм преобразования виртуальных адресов в физические. Виртуальные страницы нумеруются в пределах виртуального адресного пространства каждого процесса, а физические страницы — в пределах оперативной памяти. При создании процесса в память загружается только часть страниц, остальные загружаются по мере необходимости. Время от времени система выгружает уже ненужные страницы, освобождая память для новых страниц. ОС ведет для каждого процесса таблицу страниц, в которой указывается соответствие виртуальных страниц физическим.

Базовые адреса таблицы сегментов и таблицы страниц процесса являются частью его контекста. При активизации процесса эти адреса загружаются в специальные регистры процессора и используются механизмом преобразования адресов.

Преобразование виртуального адреса в физический происходит в два этапа (рис. 5.21):

1. На первом этапе работает механизм сегментации. Исходный виртуальный адрес, заданный в виде пары (номер сегмента, смещение), преобразуется в линейный виртуальный адрес. Для этого на основании базового адреса таблицы сегментов и номера сегмента вычисляется адрес дескриптора сегмента. Анализируются поля дескриптора и выполняется проверка возможности выполнения заданной операции. Если доступ к сегменту разрешен, то вычисляется линейный виртуальный адрес путем сложения базового адреса сегмента, извлеченного из дескриптора, и смещения, заданного в исходном виртуальном адресе.



2. На втором этапе работает страничный механизм. Полученный линейный виртуальный адрес преобразуется в искомый физический адрес. В результате преобразования линейный виртуальный адрес представляется в том виде, в котором он используется при страничной организации памяти, а именно в виде пары (номер страницы, смещение в странице). Благодаря тому что размер страницы выбран равным степени двойки, эта задача решается простым отделением некоторого количества младших двоичных разрядов. При этом в старших разрядах содержится номер виртуальной страницы, а в младших — смещение искомого элемента относительно начала страницы. Так, если размер страницы равен 2k, то смещением является содержимое младших k разрядов, а остальные, старшие разряды содержат номер виртуальной страницы, которой принадлежит искомый адрес. Далее преобразование адреса происходит так же, как при страничной организации: старшие разряды линейного виртуального адреса, содержащие номер виртуальной страницы, заменяются номером физической страницы, взятым из таблицы страниц, а младшие разряды виртуального адреса, содержащие смещение, остаются без изменения.

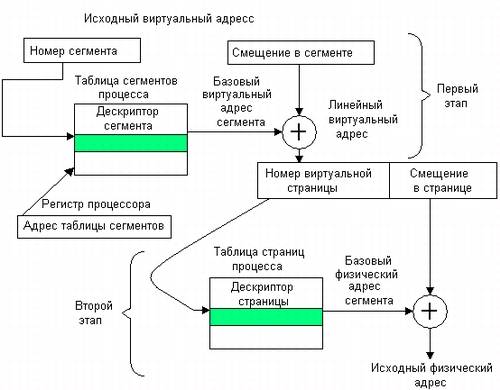

Рис. 5.21. Преобразование виртуального адреса в физический при сегментно-страничной организации памяти

Как видно, механизм сегментации и страничный механизм действуют достаточно независимо друг от друга. Поэтому нетрудно представить себе реализацию сегментно-страничного управления памятью, в которой механизм сегментации работает по вышеописанной схеме, а страничный механизм изменен. Он реализует двухуровневую схему, в которой виртуальное адресное пространство делится сначала на разделы, а уж потом на страницы. В таком случае преобразование виртуального адреса в физический происходит в несколько этапов. Сначала механизм сегментации обычным образом, используя таблицу сегментов, вычисляет линейный виртуальный адрес. Затем из данного виртуального адреса вычленяются номер раздела, номер страницы и смещение. И далее по номеру раздела из таблицы разделов определяется адрес таблицы страниц, а затем по номеру виртуальной страницы из таблицы страниц определяется номер физической страницы, к которому пристыковывается смещение.Именно такой подход реализован компанией Intel в процессорах 1386, i486 и Pentium.

Рассмотрим еще одну возможную схему управления памятью, основанную на комбинировании сегментного и страничного механизмов. Так же как и в предыдущих случаях, виртуальное пространство процесса делится на сегменты, а каждый сегмент, в свою очередь, делится на виртуальные страницы. Первое отличие состоит в том, что виртуальные страницы нумеруются не в пределах всего адресного пространства процесса, а в пределах сегмента. Виртуальный адрес в этом случае выражается тройкой (номер сегмента, номер страницы, смещение в странице).

Загрузка процесса выполняется операционной системой постранично, при этом часть страниц размещается в оперативной памяти, а часть — на диске. Для каждого процесса создается собственная таблица сегментов, а для каждого сегмента — своя таблица страниц. Адрес таблицы сегментов загружается в специальный регистр процессора, когда активизируется соответствующий процесс.

Таблица страниц содержит дескрипторы страниц, содержимое которых полностью аналогично содержимому ранее описанных дескрипторов страниц. А вот таблица сегментов состоит из дескрипторов сегментов, которые вместо информации о расположении сегментов в виртуальном адресном пространстве содержат описание расположения таблиц страниц в физической памяти. Это является вторым существенным отличием данного подхода от ранее рассмотренной схемы сегментно-страничной организации.

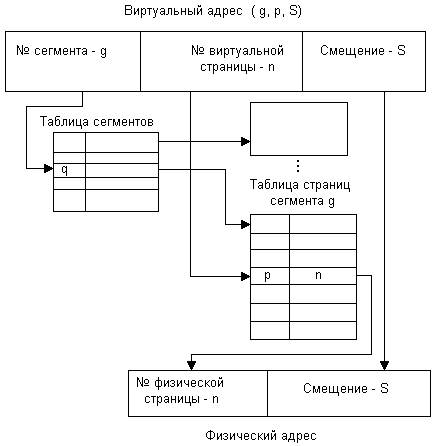

Рис. 5.22. Еще одна схема преобразования виртуального адреса в физический для сегментно-страничной организации памяти

На рис. 5.22 показана схема преобразования виртуального адреса в физический для данного метода.

1. По номеру сегмента, заданному в виртуальном адресе, из таблицы сегментов извлекается физический адрес соответствующей таблицы страниц.

2. По номеру виртуальной страницы, заданному в виртуальном адресе, из таблицы страниц извлекается дескриптор, в котором указан номер физической страницы.

3. К номеру физической страницы пристыковывается младшая часть виртуального адреса — смещение.
