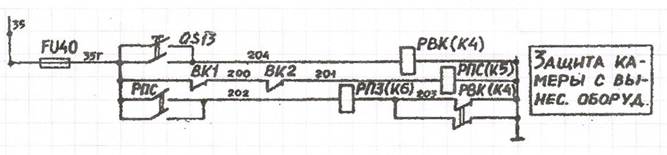

Защиту осуществляют реле:
РВК – реле вынесенной камеры
РПС – реле пожарной сигнализации
РПЗ – реле промежуточное защитное
ВК1 и ВК2 – датчики пожарной сигнализации
QS13 – конечный выключатель двери камеры
Цепь защищена FU40
При включении контактора КЦУ подаётся питание на 35-ый провод (общий низковольтный).

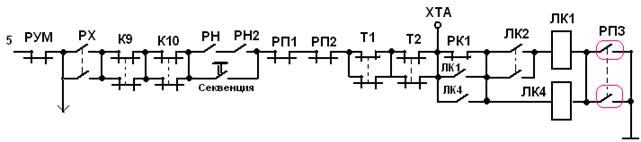

При этом получает питание катушка РПС, контакты РПС замыкаются и включают катушку РПЗ. Контакты РПЗ включаются в 5 – м проводе цепи управления, подготавливая к включению катушки ЛК4 и ЛК1.
? Если один из датчиков пожарной сигнализации срабатывает, то контакты ВК1 или ВК2 размыкаются и катушка РПС теряют питание, контакты РПС размыкаются и обесточивают катушку РПЗ. При этом РПЗ срабатывает и своими контактами в 5 – м проводе отключает линейные контакторы, тяговые двигатели отключаются от контактной сети.
Одновременно контактами РПЗ включается звонок (НА2) крупного боя ( FU26).
? Если двери камеры вынесенного оборудования неплотно закрыты, то контакты конечного выключателя QS13 замкнуты. Тогда получает питание катушка РВК, контакты РВК размыкаются и обесточивают катушку РПЗ. При этом РПЗ срабатывает и своими контактами в цепи 5 – го провода отключают линейные контакторы. Тяговые двигатели отключаются.
|
|
Одновременно контактами РПЗ включается звонок (НА2) крупного боя ( FU26).
