Сущность построения МСП с ЧРК заключается в том, что спектр каждого первичного сигнала с помощью несущей частоты переносятся в отведенную для него полосу частот, т.е формируются канальные сигналы с неперекрывающимися спектрами.
Формирование канального сигнала можно осуществить используя АМ,ЧМ,ФМ.
Амплитудная модуляция имеет следующие преимущества
1)простота технической реализации;
2)относительно неширокая полоса частот АМ сигнала;
3) простота демодуляции сигнала.
Недостатки
1) низкая помехоустойчивость;
2) основная мощность сигнала сосредоточена в несущем колебании, которое не содержит полезной информации, что приводит к неоправданной загрузке элементов трактов передачи.
Различают следующие методы передачи АМ сигнала;
Д ля этого случая полоса частот занимаемая сигналом
F=Fс
Наиболее экономичный. Отсутствие несущего колебания в спектре дает возможность повысить мощность боковой полосы частот, при той же мощности канала, это дает возможность увеличить помехоустойчивость канала. При этом методе происходит перемещение сигнала по шкале частот при неизменной полосе частот. Такой метол модуляции называется преобразованием частоты. то есть модуляторы и демодуляторы называются преобразователями частоты.
|
|
|
Недостатки: для правильного восстановления,требуется чтобы частоты несущих колебаний приема и передачи совпадали.Самый распространенный метод. Основным способом получения ОБП без несущей является фильтровой способ
Подадим на такой четырёхполюсник сигналы двух частот, то есть
,
где ω > Ω. Тогда
После соответствующих преобразований получим:
,
• постоянная составляющая
;
• вторые гармоники входных сигналов (2ω, 2Ω);
• составляющие суммарной (ω + Ω) и разностной (ω - Ω) частот.

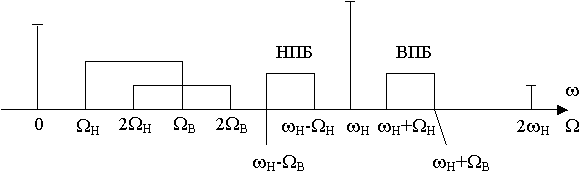

Рис. 4.4. Спектр сигнала на выходе четырехполюсника
Полезными продуктами преобразования (модуляции) являются верхняя и нижняя боковые полосы. Для восстановления сигнала на приёме на вход демодулятора достаточно подать несущую частоту (ω н) и одну из боковых частот.
В многоканальных системах передачи с частотным разделением каналов (МСП-ЧРК) по каналу передаётся только сигнал одной боковой полосы, а несущая частота берётся от местного генератора. Таким образом, на выходе каждого канального модулятора включается полосовой фильтр с полосой пропускания Δω = Ωв - Ωн = 3,1 кГц. Спектры G1(ω), G2(ω), …, GN(ω) после транспонирования (переноса) на различные частотные интервалы и инверсирования складываются и образуют групповой спектр Gгр(ω).

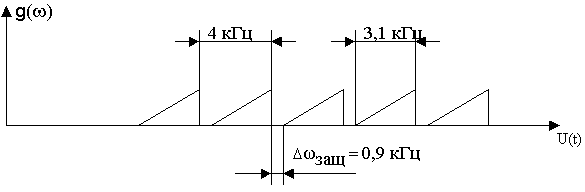

С целью уменьшения влияния соседних каналов (уменьшения переходных помех), обусловленного неидеальностью АЧХ фильтров, между спектрами сигнальных сообщений вводятся защитные интервалы. Для каналов ТЧ они равны 0,9 кГц. Таким образом, ширина полосы канала ТЧ с учётом защитного интервала равна 4 кГц (рис.4.5).
|
|
|
Рис.4.5
