Самонаклады

Самонаклады фальцевальных машин предназначены для автоматического поштучного отделения листов от стопы и подачи их в первую фальцсекцию. В ножевых и комбинированных автоматах подача листов происходит циклично, то есть в строго определенное время цикла, а в кассетных непрерывно: вслед за одним листом движется следующий. Если даже и возникают какие-либо паузы в выводе листа, то они не отражаются на работе машины, так как циклично работающих механизмов в кассетных автоматах нет. Нет в них и таких рабочих органов, которые движутся возвратно-поступательно и совершают холостые и рабочие ходы, поэтому перемещение листов в них происходит непрерывно.

В фальцевальных автоматах применяются круглостапельные или плоскостапельные самонаклады с пневматическим принципом отделения и вывода листов.

Принципиальное устройство плоскостапельного самонаклада фальцевального автомата аналогично самонакладам, применяемым в листовых печатных машинах. Иногда они используются в крупноформатных ножевых многотетрадных машинах, но область их применения может быть расширена, так как они обладают большой емкостью и могут долго работать без пополнения запаса листов. Трудоемкость их обслуживания значительно ниже, чем у круглостапельных.

Круглостапельные самонаклады фальцавтоматов проще по конструкции и дешевле в обслуживании ремонтниками.

Принципиальное устройство круглостапельного самонаклада показано на рис. 29.

Он состоит из двух столов – верхнего 1 и нижнего 10, соединенных между собой шкивами 14 и тремя бесконечными транспортными тесьмами, образующими транспортную систему. Листы небольшими стопами без остановки машины вручную подаются на верхний стол 1 самонаклада, распускаются и приталкиваются к боковому упору, пока оба стола не будут полностью заполнены листами.

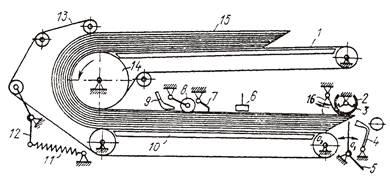

Рис. 29. Принципиальное устройство круглостапельного самонаклада

С верхнего стола 1 на нижний стол 10 листы перемещаются транспортерами 15 и 13, огибая соединительные шкивы 14. Натяжение тесем нижнего транспортера обеспечивается роликами, сидящими на коромысле 12 с пружиной 11. У передней части нижнего стола 10 находятся выводные устройства: сопла 4, раздувающие верхние листы стопы; выводной вакуумный цилиндр 2, присасывающий верхний лист и выводящий его на транспортер первой фальцевальной секции; щуп 5, регулирующий подачу стопы тесьмами.

Для надежного поштучного отделения листов большого формата над задней кромкой верхнего листа устанавливаются специальная присосная головка 6 и развивающие насадки 9. Задние кромки последующих листов притормаживаются крючками 7 и роликами 8.

Одна подаваемая стопа обычно состоит из 200–250 листов. Труд физически тяжелый, но, тем не менее, большая часть фальцевальных автоматов оснащена круглостапельными пневматическими самонакладами.
