Самонаклады шлейфного типа

В некоторых брошюровочных машинах для выполнения различных технологических операций – шитья нитками, вклейки, вкладки и т. д. – тетради необходимо раскрывать посередине. Сложность этой операции заключается в том, что в одном комплекте тетради могут быть различной конструкции: с различным числом страниц, с приклеенными форзацами, иллюстрациями.

Существует два способа раскрывания тетрадей посередине: однократный, с помощью шлейфа, или последовательный, путем перелистывания тетради до тех пор, пока она не будет раскрыта в нужном месте. Поэтому самонаклады-раскрыватели могут быть со шлейфом или перелистывающие.

Шлейфный способ раскрывания тетрадей заключается в следующем. Клапаны раскрывающего устройства захватывают одну часть тетради за шлейф, другую – оставляют свободной. При выводе тетради выводным механизмом ее свободная часть отклоняется под действием сопротивления воздуха или специальных направляющих.

Шлейфный принцип раскрывания имеет существенные недостатки:

– отходы бумаги из-за наличия шлейфа, который при обрезке блоков срезается, увеличиваются на 1–2%;

– усложняется спуск полос печатной формы;

– необходима высокая точность фальцевания, приклейки форзацев и вклейки иллюстраций;

– возникает деформация шлейфа, выступающего за ширину тетради, при хранении и транспортировке, что снижает надежность работы;

– наличие шлейфа требует строго определенной конструкции тетрадей с иллюстрациями и вклейками внутри, что усложняет процесс изготовления книги.

Тетрадные самонаклады-раскрыватели шлейфного типа могут быть реверсивными, планетарными и ротационными.

Принципиальное устройство самонаклада-раскрывателя реверсивного действия показано на рис. 33.

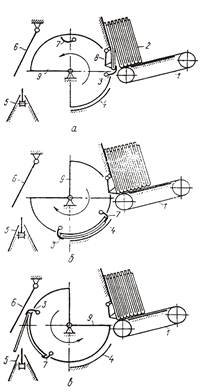

Рис. 33. Принципиальное устройство самонаклада-раскрывателя реверсивного действия

Тетрадь 2 с левым шлейфом подается в магазин корешком вниз на наклонный ленточный транспортер 1. К корешковому полю крайней тетради подходит качающийся присос 8 и отводит корешок влево. Качающиеся секторы 9 поворачиваются против часовой стрелки, захватывают в крайнем положении тетрадь за корешок клапанами 3, установленными на секторах 9, а затем начинают поворачиваться в обратном направлении, выводя тетрадь из магазина. Пластина 4 прижимает тетрадь к поверхности секторов 9, и клапаны 7 поворачиваются и захватывают тетрадь за шлейф. В крайнем левом положении свободная внешняя часть тетради под действием сил упругости волокон отклоняется от секторов, и тетрадь раскрывается.

В начале движения против часовой стрелки клапаны 7 и 3 последовательно отпускают тетрадь, и она падает вниз на седло транспортера 5, раскрываясь за счет сопротивления воздуха. Направляющая панель 6 предупреждает сильное раскрытие тетради и помогает ее падению на стол транспортера.

Этот самонаклад простой по устройству и рассчитан на скорость работы до 120 циклов в минуту.

На рис. 34 показано принципиальное устройство планетарного наматывающего самонаклада-раскрывателя. Тетради 1 укладываются вертикальной стопой в магазин самонаклада. Нижняя тетрадь опирается на большой диск 5, на котором расположены опорные ролики 4. На этих же дисках 5 находятся вращающиеся малые диски 2, имеющие присосы и установленные под магазином в несколько рядов. Малые диски 2 вращаются против часовой стрелки, а большие диски 5 – по часовой стрелке. Малые диски 2 присосами захватывают корешок нижней тетради 1 и, вращаясь вокруг оси, наматывают тетрадь 1 на свою поверхность. Таким образом, тетрадь 1 выводится из магазина. При дальнейшем вращении тетрадь 1 подается к щетке 11. Отсос воздуха прекращается, и присосы отпускают тетрадь 1, которая при подходе очередного упора 3 проталкивается вниз к цепному транспортеру 9 вперед шлейфом. При проталкивании тетрадь 1 поддерживается с одной стороны опорными роликами 4, а с другой – щетками 11.

Очередные клапаны 10 цепного транспортера 9 захватывают тетрадь за шлейф и направляют ее к столу 8 транспортера 7. За счет сил упругости и инерции укороченная часть тетради 1 отклоняется, обеспечивая тем самым ее раскрывание. При открывании клапанов 10 цепного транспортера 9 тетрадь 1 кладется на стол 8. Направляющая 6 ограничивает излишнее открывание тетради.

Планетарные самонаклады универсальны, то есть могут работать с тетрадями любой конструкции. Скорость работы их до 100 циклов в минуту. По конструкции они сложны и требуют точной наладки. Вместимость вертикального магазина ограничена.

В ниткошвейных автоматах и во вкладочно-швейно-резальных агрегатах применяются самонаклады, где раскрывание тетради происходит с помощью двух цилиндров. Принципиальная схема такого самонаклада приведена на рис. 35. Тетрадь 1 из магазина 2 выводится с помощью присосов 14, которые прижимают корешковое поле нижней тетради 1 к вращающемуся диску 5, и клапанов 4, вращающихся и захватывающих тетрадь 1 за корешок.

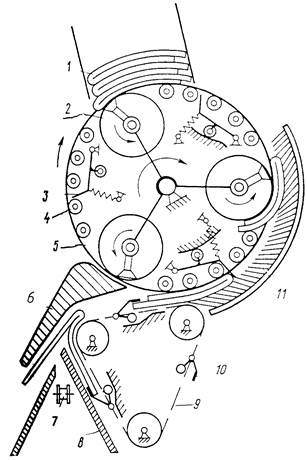

Рис. 34. Принципиальное устройство планетарного наматывающего самонаклада-раскрывателя

Тетрадь 1 выводится из магазина 2, а рычаг 3 приподнимает стопу для уменьшения давления на выводимую тетрадь 1. Диск 5 и клапаны 4 ведут тетрадь 1 до упора 13, регулируемого в зависимости от формата тетрадей 1. Здесь клапаны 4 отпускают тетрадь 1, а ролики 12 удерживают ее возле упора 13, пока клапан 8 на вращающемся секторе 6 и клапаны 9 на диске 11 не захватят тетрадь 1 за шлейф и вторую часть. Продолжая вращение, они поведут ее вниз на седлообразный стол с поводками цепного транспортера 7. Для уменьшения сил трения ролики 12 при помощи кулака 10 в этот момент отходят от тетради 1.

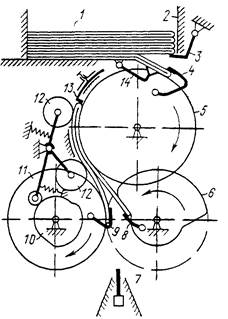

Рис. 35. Принципиальная схема самонаклада с двумя цилиндрами

Основным достоинством этого самонаклада является равномерное вращение выводных механизмов и отсутствие инерционных нагрузок в приводе. Однако выстой около упора 13 и встречное по отношению к направлению вращения диска 5 движение тетради 1 могут вызывать отпаривание краски и появление на бумаге морщин («петухов»).
