Самонаклады перелистывающего типа

Для раскрытия тетрадей путем перелистывания применяют пневматические прижимы, которые осуществляют последовательное перелистывание тетради в процессе транспортировки в машину после вывоза ее из магазина.

Перелистывающие самонаклады строятся с использованием двух принципов раскрывания:

− традиционного одностороннего, осуществляемого по схеме 6+1, при котором последовательно работают до 6 верхних присосов, перелистывающих верхнюю половину лежащей на транспортере тетради; при этом нижняя половина удерживается одним присосом или захватом;

− нового двустороннего, отличающегося от первого тем, что в нем используют четыре верхних и четыре нижних присоса, т. е. по схеме 4+4.

Второй принцип раскрывания более эффективен, так как перелистывание тетрадей можно начинать с любой стороны, что позволяет избежать ненужного перелистывания форзаца и возможного разрыва страниц, а также уменьшить габариты самонаклада.

Перелистывание тетрадей с помощью пневматических присосов, в которых создается разрежение, является надежным и эффективным способом. Однако в работе встречаются пористые или перфорированные листы, при которых могут возникать пропуски из-за того, что воздух будет проникать сквозь поры бумаги. При двустороннем перелистывании по схеме 4+4 появляется возможность избежать пропусков и значительно повысить надежность работы самонаклада за счет того, что при помощи переключателей каждая пара присосов, начиная со второй по ходу движения тетради, может быть переведена на режим «всасывание − раздув».

Кроме повышения надежности работы, одной из основных задач совершенствования самонакладов является расширение их технологических возможностей путем увеличения возможности обработки тетрадей различных типов и конструкций.

Решение этой задачи осуществимо в самонакладах бесшлейфной конструкции, т. е. перелистывающего типа. На рис. 36 приведена кинематическая схема самонаклада перелистывающего типа.

Тетрадь 5 укладывается на дно 2 магазина корешками к стенке 6. Корешковое поле нижней тетради 5 отгибается присосом 10 вниз к выводному цилиндру 13 при помощи зубчатого сектора 3 и шестерни 4. Для облегчения вывода нижней тетради 5 из магазина применяются отсекатели 9, управляемые рычагом 1, жестко связанным с шестерней 7 и сектором 8. Захваты 11 цилиндра 13 прижимают корешок тетради 5 к упорам 12 и выводят ее из магазина. Затем передают ее переворачивающему цилиндру 15 с зажимом 14, который кладет тетрадь на наклонный стол 20. Для обеспечения стабильного положения тетради на столе 20 используется качающаяся планка 16, удерживающая тетрадь после отпускания ее захватами 11 цилиндра 13 в зоне 18. На наклонном столе 20 тетрадь 5 выравнивается по упорам и затем зажимается клапанами 21, находящимися на цепном транспортере 19, управляемыми горкой 17.

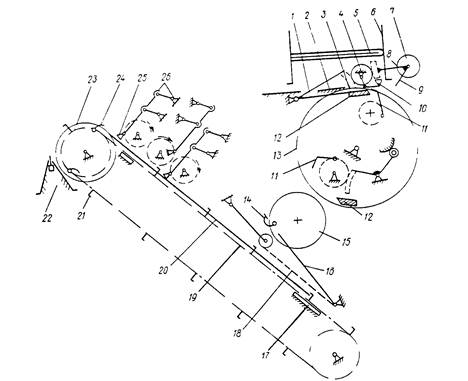

Рис. 36. Кинематическая схема самонаклада перелистывающего типа

Тетрадь движется вверх по наклонному столу 20 и поступает к перелистывающим механизмам 26, в которых находятся присосы 25. Они последовательно отгибают листы тетради 5 до полного ее раскрывания. Нижняя половина тетради 5 захватывается клапанами 24 барабана 23, затем клапаны 21 освобождают корешок тетради 5 в верхней точке, а клапаны 24 опускают тетрадь ниже вершины стола 22.
