Тетрадные самонаклады

Характеристика фальцевальных автоматов (машин)

На сравнительные показатели фальцевальных автоматов большое влияние оказывают принцип фальцобразования, используемый в той или иной машине, и особенности конструкции машины.

Кассетные машины.

Достоинства:

1) большая вариантность в конструкциях тетрадей;

2) отсутствие инерционных нагрузок (все рабочие органы или неподвижны, или вращаются с постоянной угловой скоростью);

3) удобство в наладке, обслуживании и ремонте, поскольку все основные узлы и устройства легко доступны и расположены в одной плоскости;

4) сравнительно простая конструкция;

5) высокая производительность и возможность использовать при работе с листами малых форматов.

Недостатки:

1) невысокая точность сгибов;

2) небольшое возможное число сгибов в тетради (до 4-х).

3) невозможность фальцовки тонких или толстых сортов бумаги;

4) большая чувствительность к неоднородности бумаги в одной партии и влажности;

5) значительная производственная площадь, занимаемая ими.

Ножевые машины.

Достоинства:

1) возможность выполнения с высокой точностью большого числа сгибов в тетрадях;

2) стабильность работы на всех сортах бумаги, от самых тонких до самых толстых;

3) небольшая занимаемая площадь;

4) возможность фальцовки листов крупных форматов и получение нескольких тетрадей из листа без предварительной разрезки.

Недостатки:

1) ограниченное число возможных вариантов конструкции тетради;

2) относительно сложная конструкция;

3) снижение эффективности при неполном формате;

4) неудобство в обслуживании и наладке из-за большого числа в малом объеме машины.

Комбинированные машины.

Им присущи достоинства и недостатки первых двух видов машин.

Различные машины, входящие в состав брошюровочно-переплетного оборудования, поштучно обрабатывают сфальцованные тетради. Эти машины работают с высокой скоростью, поскольку они выполняют технологические операции по обработке массовых полуфабрикатов, многократно превышающих по количеству готовую продукцию. Для подачи тетради в машину применяются устройства, называемые тетрадными самонакладами. Они входят в комплект подборочных, приклеечных, ниткошвейных автоматов, вкладочно-швейно-резальных агрегатов и так далее. Тетрадные самонаклады предназначены в основном для отделения тетради стопы и подачи ее в машину в соответствующий момент рабочего цикла.

Классификация тетрадных самонакладов приведена на рис. 31.

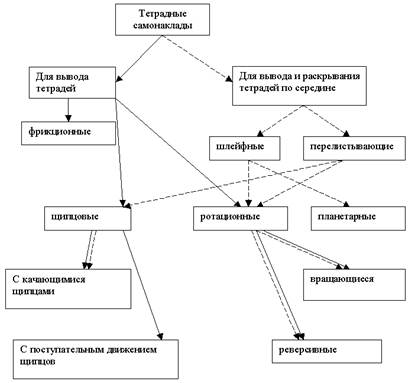

Рис. 31. Классификация тетрадных самонакладов

Как видно из схемы, тетрадные самонаклады делятся на две основные группы: самонаклады для вывода тетрадей из магазина и подачи в машину и самонаклады, выполняющие, кроме того, дополнительную операцию – раскрывание тетрадей посередине, необходимость которой определяется технологическим назначением машины, в состав которой они входят.

Самонаклады первой группы называются самонакладами для вывода тетрадей, а входящие во вторую группу – тетрадными самонакладами-раскрывателями.

Как видно из схемы, тетрадные самонаклады обеих групп имеют практически одинаковые разновидности механизмов, обеспечивающих отделение тетради от комплекта и ввод в машину.

В самонакладах-раскрывателях к перечисленным механизмам добавляются устройства для раскрывания тетрадей посередине. Они делятся по принципу действия на шлейфные и перелистывающие. Самонаклады-раскрыватели могут работать как с левым, так и с правым шлейфом. При этом должна соблюдаться точность размеров шлейфа и отсутствие косины в его положении у всех тетрадей.

Основные требования, предъявляемые к самонакладам:

1) высокая надежность работы;

2) универсальность использования в различных типах машин;

3) удобство пополнения запаса тетрадей и устранение неполадок;

4) безопасность и простота в обслуживании;

5) максимально низкие динамические нагрузки в их приводе.
