КЛАССИФИКАЦИЯ ПРОЦЕССОВ СЛОЖНОГО РЕЗАНИЯ
ЛЕКЦИЯ 10
10 ПРОЦЕССЫ СТАНОЧНОЙ ОБРАБОТКИ РЕЗАНИЕМ И ДЕРЕВОРЕЖУЩИЙ ИНСТРУМЕНТ
Все процессы сложного резания можно разделить на три группы (рис. 17, 18): деление; поверхностная обработка (удаление технологических припусков); глубинная обработка (превращение чистовых заготовок в готовые детали).
Деление материала может проходить с образованием стружки-отхода, с образованием стружки-продукта или бесстружечным способом. В первом случае деление осуществляется одним из видов пиления. Это наиболее широко распространенный процесс станочной обработки. К процессам деления с образованием стружки-продукта относятся процессы лущения, строгания и измельчения

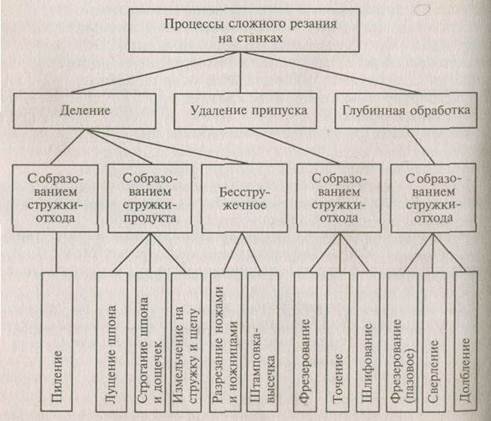

Рис. 17. Классификация процессов станочного резания
Древесины на щепу и стружку. Значительно меньше распространены процессы бесстружечного деления, наиболее известные из которых — разрезание ножами, ножницами и дисками, а также штамповка-высечка.
|
|
Поверхностная обработка представлена такими процессами резания, как фрезерование, точение и шлифование, причем каждый из них имеет большое число разновидностей.
Рис. 18. Схемы станочного резания:
а — пиления; б — поверхностного фрезерования; в — глубинного фрезерования; г — точения; д — шлифования; е — долбления; ж — сверления; э — разрезания; и — штампования; к — строгания; л — лущения; м — измельчения
Наиболее распространенные процессы глубинной обработки — фрезерование (пазовое и шипов), сверление и долбление. Для выполнения процесса резания применяется станочный инструмент, классифицированный на группы по видам обработки древесины резанием (табл. 4).

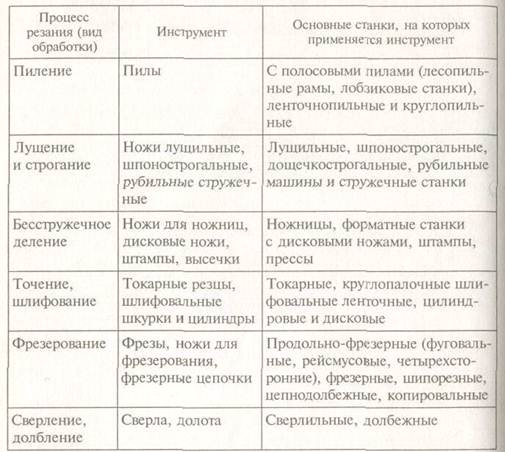

Таблица 1
Классификация станочного дереворежущего инструмента
Для упорядочения производства, правильной организации планирования и обращения каждому инструменту присваивается условное обозначение (индекс). Дереворежущий инструмент обше-го назначения разделен на подгруппы, имеющие определенный номер: подгруппа 31 — ножи и инструмент резцовый; подгруппа 32 — инструмент фрезерный: фрезы насадные и концевые; подгруппа 33 — инструмент сверлильный: сверла, зенкеры, долбяки и фрезерные цепочки; подгруппа 34 — пилы рамные, ленточныац круглые, я
Каждому типоразмеру инструмента присвоен индекс, первь|И две цифры которого указывают подгруппу инструмента, дальней"" шие — его виды и разновидности, профили и размерные данные в соответствии с номерами технической документации на этот инструмент. Например, индексом 3420-0151 обозначена пила круглая, плоская типа А — для продольной распиловки древесины с параметрами 200...32... 1,4...24 (диаметр... диаметр центрального отверстия... толщина диска...число зубьев).
