Станок для заделки сучков

Для повышения качества досок и брусков проводится высверливание сучков и заделка получающихся отверстий на сверлильном станке СВСА-2 (рис. 115).

Станок состоит из станины 7 с вертикальными направляющи­ми, по которым перемещается шпиндельный блок, предназначенный для размещения шпинделя 3 высверливания сучка, клеевпрыскивающего устройства 4, шпинделя 5 для изготовления пробки и забивки ее в отверстие, приводного и кулачкового валов. Шпиндели приводятся во вращение от электродвигателя мощноcтью - 2,8 кВт, размещаемого в станине, через клиноременную передачу.

Чугунный стол /поднимается и опускается маховичком 8. Для сдувания стружки при сверлении через сопло 2 подводится воздух от вентилятора.|

Обрабатываемое изделие устанавливается на столе и прижима­ется устройством 6, которое управляется кулачком от распредели-.' тельного вала.

Шпиндель 3 высверливает сучок, а шпиндель 5 с пустотелым; сверлом изготавливает из планки пробку и устанавливает ее в подготовленное отверстие. Перемещение шпинделей осуществляется от кулачкового вала. Перед установкой пробки стенки отверстия

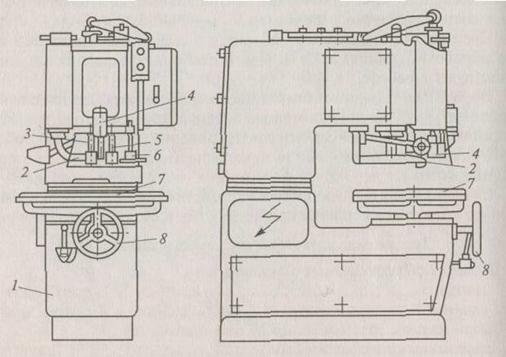

Рис. 115. Станок для заделки сучков СВСА-2

смазываются клеем с помощью клеевпрыскивающего устройства 4, плунжер которого управляется кулачковым валом и пружиной. Клей находится в резервуаре станка.

Распределительный кулачковый вал начинает работать при на­жатии на педаль, а прекращает свою работу автоматически после заделки отверстия, после чего суппорт возвращается в исходное положение.
