Вывод полученных результатов (рис. 4.4, символы 20, 21 и 22)
Определение промежуточных значений электрических величин (рис. 4.4, символ 19)
Определение промежуточных значений электрических величин (рис. 4.4, символ 16)
Оценка разности напряжений (рис. 4.4, символ 8)
Если
, то рассчитывают примерную величину тока через диод
(рис. 4.4, символ 9) и переходят к расчёту рабочей точки (символы 10 и далее).
Если
, то это означает, что диод закрыт, его сопротивление
принимают равным
(символ 17) и переходят к символу 19.
Если
, то это также означает, что диод закрыт, но его сопротивление
(символ 18). Далее переходят к символу 19.
8. Цикл расчёта рабочей точки (рис. 4.4, символ 10)
Рассчитывают:
1)
− напряжение на диоде,
2)
− напряжение на внутреннем сопротивлении источника эдс,
3)
− ток через источник эдс.
Определение знака напряжения
(символ 11).
Если
, то уменьшают ток
и переходят к символу 10.
Если
, то рассчитывают разность токов
(символ 13) и определяют относительную погрешность разности токов через диод и через источник эдс (символ 14):
.
Если относительная погрешность больше требуемой, то вычисляют новое значение тока
(символ 15) и переходят к символу 12.
Если относительная погрешность меньше требуемой, то переходят к символу 16.
Рассчитывают:
1)
, 2)
, 3)
, 4)
, 5)
, 6)
, 7)
и переходят к символу 5.
Рассчитывают выходное напряжение
, пренебрегая обратным током диода, и переходят к символу 5.
Вывод полученных результатов в виде таблиц и графиков является стандартной операцией и отдельного рассмотрения не требует.
4.2. Двухполупериодный выпрямитель, работающий на ёмкостную нагрузку
Рассмотрим работу двухполупериодного выпрямителя с ёмкостной нагрузкой (рис. 4.5).
Двухполупериодный выпрямитель отличается от однополупериодного тем, что вторичная обмотка трансформатора имеет средний вывод. Это позволяет включить два диода, которые работают противофазно, т.е. когда один диод открыт и заряжает ёмкость, то второй закрыт. Такой режим работы позволяет дважды за период входного напряжения заряжать ёмкость и тем самым уменьшить коэффициент пульсаций при той же ёмкости. Удвоение частоты пульсаций облегчает фильтрацию переменного напряжения пульсаций.

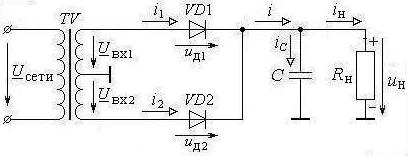

Рис. 4.5. Схема принципиальная электрическая двухполупериодного выпрямителя с ёмкостной нагрузкой
Алгоритм расчёта переходных процессов двухполупериодного выпрямителя не отличается от алгоритма расчёта переходных процессов однополупериодного выпрямителя.
