DTMF- номеронабиратель

В настоящее время в телефонных сетях все чаще используется система двухчастотного тонального набора (международный стандарт DTMF). При тональном наборе каждая набираемая цифра представляется комбинацией двух негармонических тональных сигналов. Негармоничность означает, что две частоты выбираются т. о., чтобы они не имели целого общего делителя (уменьшает вероятность ложного срабатывания из-за шумов). Для каждой цифры для большей надежности используются две частоты.

Каждой строке в матрице клавиатуры соответствует определенный низкочастотный тон, каждому столбцу – высокочастотный. При нажатии кнопки эти два тона объединяются и формируется двухчастотный сигнал.

Тональные частоты для горизонтальных рядов – 697, 770, 852, 941 Гц, а для столбцов – 1209, 1336, 1477, 1633 Гц.

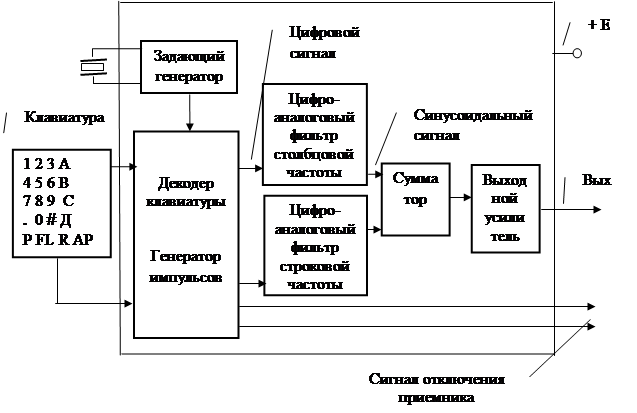

Рис. 24. Внутренняя структура ИС DTMF-номеронабирателя

Устройство и работа простейшей ИС DTMF-номеронабирателя.

Для того, чтобы частоты генерируемых сигналов в схеме были постоянны, необходим высокочастотный генератор. Его сигналом будет синхронизироваться схема номеронабирателя. Задающий генератор вырабатывает сигналы со стабильной частотой (3,579545 Мгц), которая определяются кварцевым резонатором.

Строковые и столбцовые логические сигналы поступают на вход декодера клавиатуры/генератора импульсов. Здесь происходит деление частоты сигнала поступающего с задающего генератора и вырабатываются прямоугольные импульсы с частотами, которые нужны для формирования тональных сигналов строк и столбцов. На этом этапе сигналы цифровые.

Для получения тональных сигналов цифровые импульсы преобразуются в аналоговую форму. Для этого используются цифро-аналоговые фильтры. В них сначала формируется ступенчато изменяющееся аналоговое напряжение, а затем с помощью полосовых фильтров подавляются нежелательные гармоники основного тонального сигнала. В сумматоре происходит объединение столбцовых и строковых сигналов, комбинация которых поступает на выходной усилитель. Этот усилитель повышает мощность DTMF-сигнала до необходимого уровня и согласует выход ИС номеронабирателя со входом разговорной схемы. Через разговорную схему сигнал поступает в телефонную сеть.

Выходной управляющий сигнал отключения приемника (разговорный ключ)вырабатывается при каждом нажатии на клавишу. Это делается для того, чтобы исключить громкую слышимость тональных сигналов при наборе номера.

Постоянное напряжения питания для ИС номеронабирателя обеспечивается специальным выпрямителем либо стабилизатором, входящим в состав разговорной схемы.
