Система с прямоточным использованием воды

Данные системы внедрены в основном на предприятиях, расположенных вблизи крупных водоисточников, таких как Азовское море, реки Днепр и Волга. В этом случае отработанная вода после очистки и охлаждения сбрасывается в естественный водоем, за исключением безвозвратного расхода и потерь ее в производстве, а также с удаляемыми осадками (шламом).

Принцип работы на основе прокатного производства: свежая вода, которая забирается из источника, должна иметь температуру не превышая 25°С, однако количество взвешенных веществ в воде на много превышает 10 мг/л, что вызывает необходимость периодической промывки воздухоохладителей. Во избежание этого требуется, свежую воду перед подачей на воздухоохладители пропустить через обычную фильтровальную станцию, применяемую для очистки питьевой воды. В случае если свежая вода забирается из источника и содержание взвешенных веществ в ней менее 10-15 мг/л, фильтрация ей не требуется.

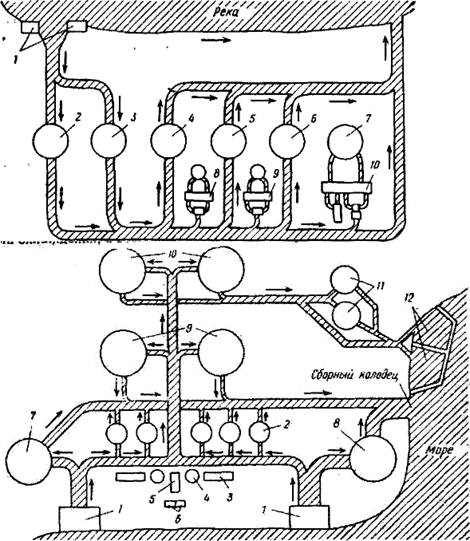

Рис.11.1 -. Прямоточная схема: 1-береговая насосная станция; 2 - доменные печи; 3-доменная газоочистка; 4 - радиальный отстойник доменной газоочистки; 5 - насосная оборотного цикла газоочистки; 6- градирни; 7-потоздуходувная станция; 8 -теплоэлектроцентраль; 9 - сталеплавильные цехи; 10 - прокатные воздуходувная станция отстойники прокатных цехов; 12 - отстойники-накопители

Но с 1989г прямоточные схемы водоснабжения промышленных предприятий (даже при наличии эффективно работающих очистных сооружений) не используются вследствие возможного загрязнения природных источников водоснабжения, больших капитальных затрат на строительство фильтровальных станций и высокую стоимость эксплуатации этих станций и больших расходов воды в технологиях.

Прямоточное водоснабжение целесообразно:

а) при большом числе мелких потребителей;

б) когда расход воды в источнике водоснабжения в естественном или зарегулированном его состоянии превышает расходы по заводу;

в) при небольшом расстоянии от источника водоснабжения до завода (L=2-3 км);

г) при разности отметок между уровнем воды в источнике водоснабжения и площадкой завода до 20-25 м;

д) когда расходы воды незначительны и стоимость ее не оказывает существенного влияния на стоимость продукции;

е) при технологических процессах, не допускающих применения оборотного водоснабжения (требования к температуре воды, загрязненность оборотной воды).

Прямоточное водоснабжение целесообразно при большом расходе воды и малом расстоянии от источника. При этом основным фактором является величина Н (высота подачи воды из источника). Чем больше Н, тем меньше показатель, при котором прямоточное водоснабжение становится выгодным и наоборот.
