Система с оборотным использованием воды

Наиболее рациональным является оборотное водоснабжение, которое значительно сокращает расход воды из внешнего источника и его загрязнение. При проектировании оборотной системы водоснабжения оборотные циклы группируют по качеству воды с учетом расположения ее потребителей.

Оборотное водоснабжение целесообразно:

а) при расстоянии между источником и заводом в 2-3 км и более;

б) при малой мощности источника водоснабжения. В этом случае оборотное водоснабжение является единственным решением

в) при технологии, не допускающей устройства прямоточного водоснабжения (наличие в отработавшей воде токсических соединений, фенола и др., очистка которых сопряжена с большими трудностями). При наличии в отработавшей воде продуктов, выщелачиваемых из обрабатываемого металла или раствора, когда эти продукты являются ценными веществами. При высокой концентрации ценных веществ в оборотной воде становится рентабельным извлечение их и утилизация.

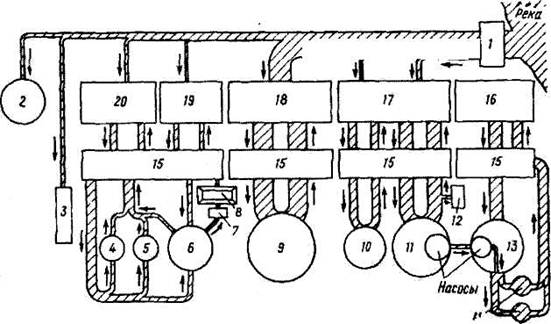

Рис. 11.3 - Оборотная схема: 1 - береговая насосная станция; 2 - коксохимическое производство; 3 - мелкие потребители; 4 - компрессорная; 5 - электросталеплавильный цех; 6 - прокатные цехи; 7 - насосная станция оборотного цикла водоснабжения прокатных станов; 8 - отстойник прокатных цехов; 9 - теплоэлектроцентраль, паровоздуходувная станция и кислородная станция; 10-мартеновский цех; 11 - доменный цех; 12 - разливочные машины; 13 - доменная газоочистка; 14 - радиальные отстойники; 15 - насосная станция; 16 - охладитель газоочистки; 17 - охладитель доменного и мартеновского цехов; 18 - охладитель ТЭЦ, ПВС и кислородной станции; 19 - охладитель грязного цикла; 20 - охладитель чистого цикла

Возможны три основные схемы оборотного водоснабжения:

· Когда вода является теплоносителем и в процессе использования лишь нагревается, не загрязняясь, в системе оборотного водоснабжения эта вода перед повторным использованием на те же цели предварительно охлаждается в источнике, брызгальном бассейне или на градирне (башенная или вентиляторная).

· Если вода служит средой, поглощающей и транспортирующей механические и растворенные примеси, и в процессе использования загрязняется механическими и растворимыми примесями, в системе оборотного водоснабжения эта вода перед повторным использованием подвергается очистке от полученных ею загрязнений в пруде - осветлителе (пруд - охладитель), отстойниках, фильтрах, гидроциклонах и т.п.

· Когда вода является средой и одновременно служит теплоносителем (охладителем продукта), перед повторным использованием в системе оборотного водоснабжения ее очищают от загрязнений и охлаждают.

Целесообразно каскадное построение оборотных циклов водоснабжения, когда свежая вода из источника водоснабжения поступает в группу оборотных циклов, требующих воду наивысшего качества, а вода из этих циклов служит подпиткой для группы циклов с более низкими требованиями к качеству воды и т.д.
