Ряды допусков

Для нормирования различных уровней точности деталей, имеющих один номинальный размер, установлено 20 рядов допусков, называемых квалитетами. Квалитеты обозначаются порядковым номером, возрастающим с увеличением допуска: IT01; IT0; IT1; IT2;.......IT17; IT18, где IT - международный допуск.

ПРИМЕР: IT8 - допуск ИСО по 8 квалитету.

Квалитеты 01, 0, 1 устанавливают величины допусков концевых мер длины, т.е. регламентируют точность их изготовления.

Квалитеты 2...7 регламентируют точность калибров и особо точных изделий.

Квалитеты 5...12 регламентируют точность сопрягаемых размеров и размеров, входящих в размерные цепи.

Квалитеты 12...17 регламентируют точность неответственных несопрягаемых размеров, размеров в грубых соединениях, а также размеры заготовок.

18 квалитет нормирует точность размеров деталей из пластмасс и древесины.

Чем выше номер квалитета, тем больше допуск.

По своей организации ЕСДП представляет собой набор полей допусков, которые служат исходным материалом для образования посадок. Каждое поле ЕСДП характеризуется двумя параметрами, не связанными между собой:

1 Величиной допуска IT;

2 Величиной основного отклонения D.

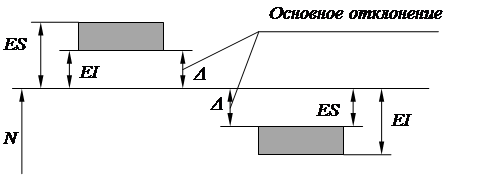

Величина допуска IT определяется номером квалитета и номинальным размером (рис. 26).
