Ряд основных отклонений

Рисунок 26 - Графическое изображение основных отклонений

D = EI - для полей выше нулевой линии;

D = ES - для полей ниже нулевой линии.

Основное отклонение - это одно из двух предельных отклонений (верхнее или нижнее), меньшее по абсолютной величине, т.е. отклонение, которое расположено ближе к нулевой линии.

Основное отклонение является координирующим параметром, определяющим положение поля допуска относительно нулевой линии. Основные отклонения в ЕСДП принято обозначать буквами латинского алфавита: большими - для отверстий, маленькими для валов.

Для обозначения основных отклонений отверстий: A, B, C, D, E, F, G, H, J_S, K, M, N, P, R, S, T, U, V, X, Y, Z.

Для обозначения основных отклонений валов: a, b, c, d, e, f, g, h, js, k, m, n, p, r, s, t, u, v, x, y, z.

Каждая буква условно показывает на сколько и в какую сторону от нулевой линии отстоит ближайшая к ней граница поля допуска (рис. 27).

Основные отклонения отверстий равны по величине и противоположны по знаку основным отклонениям валов, обозначаемым той же буквой. Общее правило определения основных отклонений отверстий выражается как EI = - es для A...H и ES = - ei для J_s...Z. Но существуют исключения.

Рисунок 27 - Схема расположения основных отклонений.

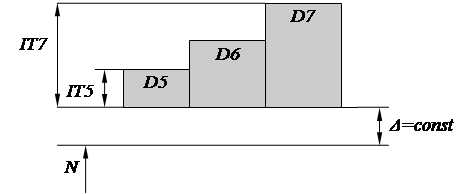

Для одного и того же интервала номинальных размеров каждое основное отклонение остается постоянным, а меняется лишь величина допуска IT(рис. 28).
