Образование посадок в ЕСДП

Образование полей допусков

Рисунок 28 - Графическое изображение полей допусков

Поля допусков образуются комбинированием основного отклонения и номера квалитета точности.

ПРИМЕР: 40F7

40 - номинальный размер;

F7 - поле допуска (поле допуска отверстия 7 - го квалитета точности с основным отклонением F).

Комбинация буквы и цифры является своеобразным шифром, который позволяет в очень компактной форме задавать границы годности размеров.

Зная шифр по таблице полей допусков ГОСТ 25347-82 можно отыскать величины предельных отклонений.

ПРИМЕР: установить границы годности для поля допуска 36e7.

По ГОСТ 25347 - 82

es = - 0,050 мм

ei = - 0.075 мм

d_max = d_N + es = 36 + (- 0,050) = 36 - 0,050 = 35,950 мм

d_min = d_N + ei = 36 + (- 0,075) = 36 - 0,075 = 35,925 мм

Единая система допусков и посадок позволяет создать около 500 полей допусков, как отверстий, так и валов. Такое многообразие полей является положительным явлением с точки зрения конструктора. Однако может привести к неоправданному увеличению ассортимента технологической оснастки.

Из всего многообразия возможных сочетаний основных отклонений и квалитетов точности был произведен ограничительный отбор полей допусков, который подразделяется на:

- поля допусков предпочтительного применения;

- поля допусков основного отбора;

- поля допусков дополнительного отбора.

Конструкторам при проектировании предписывается использовать поля предпочтительного и основного отбора и лишь в исключительных, технически обоснованных случаях поля дополнительного отбора, причем такое решение должно быть обязательно согласовано с технологической службой предприятий.

В случае необходимости разрешается создавать нестандартное поле допуска, то есть не вошедшее ни в один из выше перечисленных.

ПРИМЕР: Определить предельные отклонения для нестандартного поля допуска детали, имеющего размер 2,2 А 13.

Размер	Основн. отклонение	Допуск IT 13
1...3	+270	140 мкм

Так как IT = ES - EI, то ES = IT + EI

ES = 140 + 270 = + 410 мкм

Образование посадок в ЕСДП образуется сочетанием полей допусков отверстия и вала. Произвольные сочетания полей допусков использовать ЗАПРЕЩАЕТСЯ.

Системой ЕСДП узаконены два способа образования посадок:

- в системе отверстия;

- в системе вала.

Как указывалось ранее, образование посадок в системе отверстия производится за счет сочетания различных полей допусков валов с основным отверстием H, нижнее отклонение которого равно нулю (EI = 0). В системе отверстия для одного номинального размера и одного квалитета точности предельные отклонения отверстия H остаются постоянными для всех посадок, а образование посадок идет за счет изменения предельных отклонений валов. Посадки обозначаются дробью, в числителе которой указывается поле допуска отверстия, а в знаменателе вала.

Например:

- посадка с зазором;

- переходная посадка в системе отверстия;

- посадка в системе отверстия по характеру с натягом.

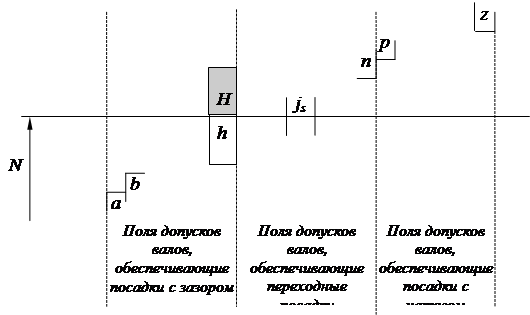

Основные отклонения валов от а до h обеспечивают посадки с гарантированным зазором, от js до n - переходную посадку и от p до z - посадку с гарантированным натягом (рис. 29).
