Концентраторы

Практически во всех современных технологиях локальных сетей определено устрой­ство, которое имеет несколько равноправных названий — концентратор (concentra­tor), хаб (hub), повторитель (repeator). В зависимости от области применения этого устройства в значительной степени изменяется состав его функций и конструктив­ное исполнение. Неизменной остается только основная функция — это повторение кадра либо на всех портах (как определено в стандарте Ethernet), либо только на некоторых портах, в соответствии с алгоритмом, определенным соответствующим стандартом.

Концентратор обычно имеет несколько портов, к которым с помощью отдель­ных физических сегментов кабеля подключаются конечные узлы сети — компьюте­ры. Концентратор объединяет отдельные физические сегменты сети в единую разделяемую среду, доступ к которой осуществляется в соответствии с одним из рассмотренных протоколов локальных сетей — Ethernet, Token Ring и т. п. Так как логика доступа к разделяемой среде существенно зависит от технологии, то для каждого типа технологии выпускаются свои концентраторы — Ethernet; Token Ring; FDDI и lOOVG-AnyLAN. Для конкретного протокола иногда используется свое, узкоспециализированное название этого устройства, более точно отражающее его функции или же использующееся в силу традиций, например, для концентраторов Token Ring характерно название MSAU.

Ретрансляция кадров

Основной функцией концентраторов является ретрансляция кадров. Рассмотрим особенности реализации данной функции на при­мере концентраторов Ethernet:

В технологии Ethernet устройства, объединяющие несколько физических сег­ментов коаксиального кабеля в единую разделяемую среду, использовались давно и получили название «повторителей» по своей основной функции — повторению на всех своих портах сигналов, полученных на входе одного из портов. В сетях на основе коаксиального кабеля обычными являлись двухпортовые повторители, со­единяющие только два сегмента кабеля, поэтому термин концентратор к ним обычно не применялся.

С появлением спецификации 10Base-T для витой пары повторитель стал неотъем­лемой частью сети Ethernet, так как без него связь можно было организовать только между двумя узлами сети. Многопортовые повторители Ethernet на витой паре стали называть концентраторами или хабами, так как в одном устройстве действи­тельно концентрировались связи между большим количеством узлов сети. Кон­центратор Ethernet обычно имеет от 8 до 72 портов, причем основная часть портов предназначена для подключения кабелей на витой паре. На рис.2.13 показан типич­ный концентратор Ethernet, рассчитанный на образование небольших сегментов разделяемой среды. Он имеет 16 портов стандарта 10Base-T с разъемами RJ-45, а также один порт AUI для подключения внешнего трансивера. Обычно к этому порту подключается трансивер, работающий на коаксиал или оптоволокно. С по­мощью этого трансивера концентратор подключается к магистральному кабелю, соединяющему несколько концентраторов между собой, либо таким образом обес­печивается подключение станции, удаленной от концентратора более чем на 100 м.

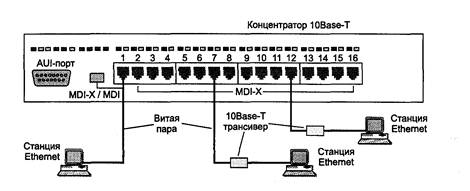

Рис.2.13. Концентратор Ethernet

Конструктивное исполнение концентраторов

На конструктивное устройство концентраторов большое влияние оказывает их область применения. Концентраторы рабочих групп чаще всего выпускаются как устройства с фиксированным количеством портов, корпоративные концентраторы — как модульные устройства на основе шасси, а концентраторы отделов могут иметь стековую конструкцию. Такое деление не является жестким, и в качестве корпоративного концентратора может использоваться, например, модульный кон­центратор.

Концентратор с фиксированным количеством портов — это наиболее простое конструктивное исполнение, когда устройство представляет собой отдельный кор­пус со всеми необходимыми элементами (портами, органами индикации и управ­ления, блоком питания), и эти элементы заменять нельзя. Обычно все порты такого концентратора поддерживают одну среду передачи, общее количество портов изме­няется от 4-8 до 24. Один порт может быть специально выделен для подключения концентратора к магистрали сети или же для объединения концентраторов (в ка­честве такого порта часто используется порт с интерфейсом AUI, в этом случае применение соответствующего трансивера позволяет подключить концентратор к практически любой физической среде передачи данных).

Модульный концентратор выполняется в виде отдельных модулей с фиксиро­ванным количеством портов, устанавливаемых на общее шасси. Шасси имеет внут­реннюю шину для объединения отдельных модулей в единый повторитель. Для модульного концентратора могут существовать различные типы модулей, отличающиеся количеством портов и типом поддерживаемой физической среды. Ввиду ответственной работы, которую выполняют корпоративные модульные концентраторы, они снабжаются модулем управления, системой терморегулирова­ния, избыточными источниками питания и возможностью замены модулей «на ходу».

Недостатком концентратора на основе шасси является высокая начальная сто­имость такого устройства для случая, когда предприятию на первом этапе созда­ния сети нужно установить всего 1-2 модуля. Высокая стоимость шасси вызвана тем, что оно поставляется вместе со всеми общими устройствами, такими как из­быточные источники питания и т. п. Поэтому для сетей средних размеров боль­шую популярность завоевали стековые концентраторы.

Стековый концентратор, как и концентратор с фиксированным числом портов, выполнен в виде отдельного корпуса без возможности замены отдельных его моду­лей. Стековые концентраторы имеют специальные порты и кабели для объединения нескольких таких корпусов в единый повторитель.
